Paso 1: Diseñar el resonador
Diseñar el resonador

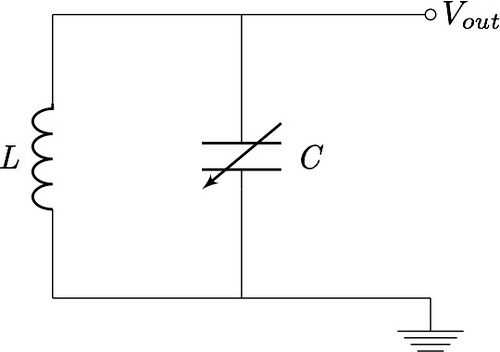

El resonador es un filtro pasabanda que filtra las frecuencias fuera de un rango centrado en su frecuencia resonante característico. Un filtro paso de banda consiste en un inductor y un condensador en paralelo. La frecuencia de resonancia (en Hertz) del filtro será
donde L es la inductancia del inductor en Henrios y C es la capacitancia del condensador en faradios. (Para más información sobre circuitos de filtro, tome un vistazo a esto).
Las frecuencias de AM radio señales van desde alrededor de 500 kHz a 1600 kHz. Idealmente, para poder acceder a las frecuencias de esta amplia gama de AM, se necesita un condensador variable con una gama lo suficientemente amplia para dar una frecuencia resonante de aproximadamente 500 kHz a mayor capacitancia y una frecuencia de aproximadamente 1600 kHz en su capacidad por lo menos para una inductancia L. Condensadores variables son más difíciles de venir cerca de inductores, por lo que probablemente será más práctico encontrar un condensador variable decente primero y luego hacer un inductor de una inductancia adecuada.
Importante: Tenga en cuenta que cualquier elemento en su circuito probablemente contribuirá cierta inductancia o capacitancia, por lo que sus cálculos no será perfectos. Es aconsejable para tratar de cubrir una gama más amplia de frecuencias que lo que parece necesario, para permitir cierto margen de error.

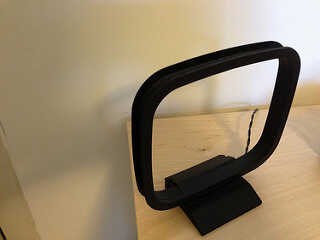

Si usted decide usar una antena externa de AM, va a contribuir una inductancia significativa a su circuito del resonador. Considere colocar su antena en paralelo con el inductor dedicado si usted algo yerra en el lado de tener una menor inductancia y en serie con el inductor si algo tiene una inductancia mayor. Tenga en cuenta que con una antena externa no es necesaria, porque una varilla y bobina inductor actuará como una antena. Si no utilizas una antena externa, necesita asegurarse de que tiene una varilla y bobina inductor.
Si usted puede medir la inductancia de la antena, tenga en cuenta que añaden inductores en serie como
y como inductores en paralelo
