Paso 5: Seleccionar una señal de AM Real
Sintonizar una señal de AM Real
Una vez que has encontrado la configuración que desea utilizar para recoger la frecuencia deseada, apagar el generador de funciones. El resonador debe establecerse para captar señales de radio de esa frecuencia, pero todavía puede hacer una pequeña puesta a punto con su condensador para asegurarse de que usted está recogiendo la frecuencia de radio lo mejor que puede.

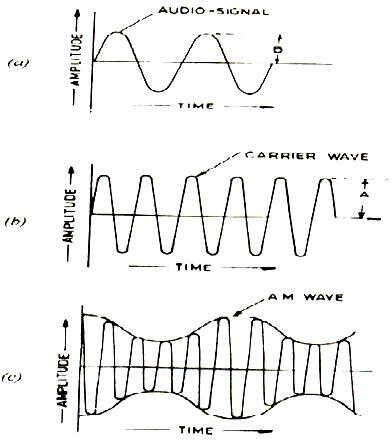

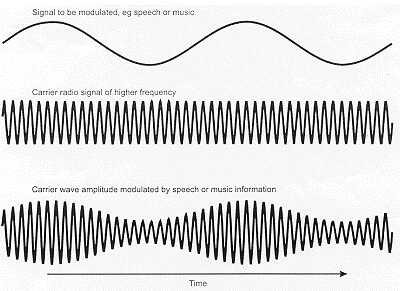

Tenga en cuenta que la señal que va a recoger no es la señal de audio, es decir, no puede tomar esta salida a un altavoz y esperan a oír la radio difusión. Señales de radio de AM es amplitud modulada, de modo que la señal de audio se modula sobre una onda portadora (ver ilustración).

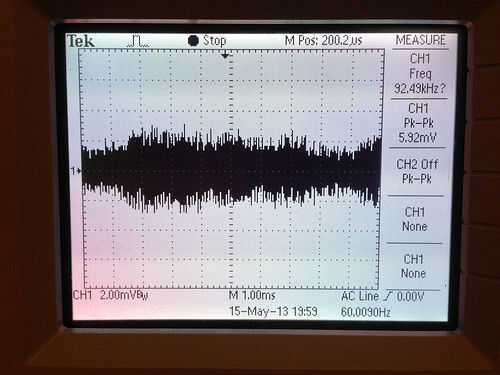

En una pantalla de osciloscopio, una señal de amplitud modulada puede parecer algo como esto:
Para obtener la señal de audio, es necesario construir un demodulador para demodular la señal de AM, pero eso es tema para otro día.
