Cómo cuidadosamente desacoplamiento tapas de soldadura (sin carga de los cables!) de microcontroladores SMT. (9 / 9 paso)

Paso 9: Asegurándose de que usted no pone en cortocircuito todo hacia fuera :-)

Luego necesitas utilizar un DMM (Digital Multi Meter) para asegurarse de que no se pone en cortocircuito las conexiones a tierra a las conexiones de positivo. Si se pone en cortocircuito usted está en un gran problema puesto que este método de conexión (con cinta etc.) no es fácil volver a realizable!

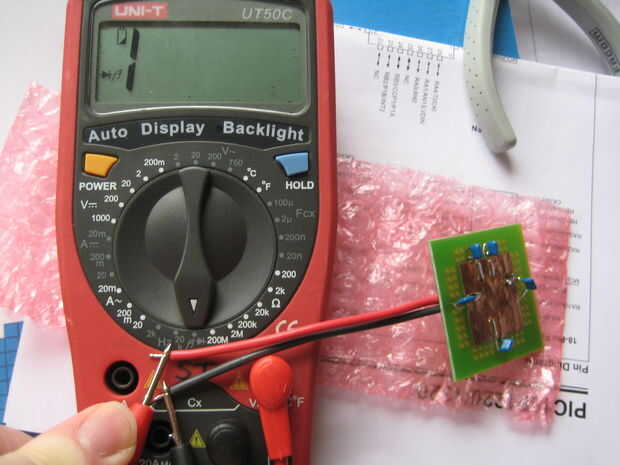

El DMM (configurado en medida de ohmios) debe mostrar circuito abierto entre los cables rojos y negros si todo está conectado correctamente.
Ver imagen de abajo muestra lo que un tablero de trabajo debe mostrar en Conectela.

Una vez que trabaja tiene un tablero agradable, reutilizable conveniente para prototipos y mostrando a la gente sin montones de cables etc..

El artículo terminado 'debe' dar decente la disociación de los pines de alimentación y mostrará algunos de los beneficios de la utilización de que un terreno y poder plano aunque la capacitancia entre las dos placas cobre es probable que sólo unos pocos nF (nano faradios) en el mejor.

Si te gustó este instructable y tiene un interés en la electrónica por favor sobre a PCBPolice y saludarlo :-)

Muchas gracias,

S.
