Cómo cuidadosamente desacoplamiento tapas de soldadura (sin carga de los cables!) de microcontroladores SMT. (2 / 9 paso)

Paso 2: Cinta de cobre y condensador de plomo formando.

Primero necesitas cortar un trozo de 20 x 20 mm de cinta de cobre y pégalo al centro de la parte inferior de la placa del adaptador.
Luego necesitas meter las patas del condensador a través de la Junta del adaptador con una pierna del condensador a través de la alimentación positiva (a ser desconectados) agujero y la otra pierna colocan a través de la conexión del pin de tierra. Esto es bastante fácil con los PIC18F desde el poder y las conexiones a masa están generalmente cercanas.

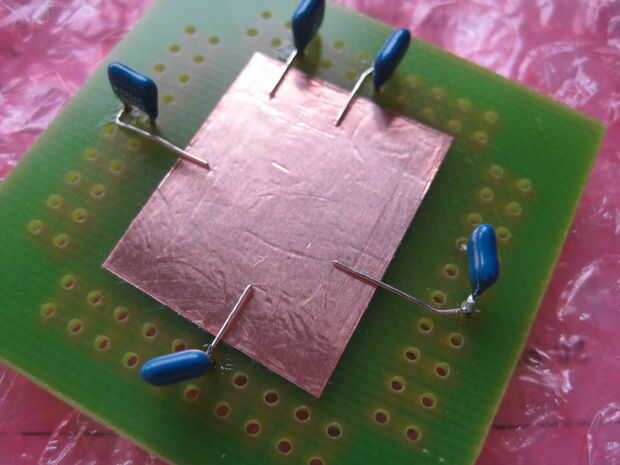

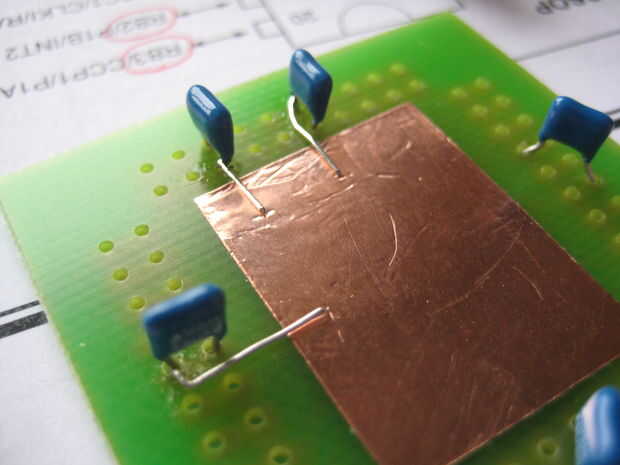

Luego necesitas pequeños trozos de cable de núcleo sólido en las patas de suelo de cada capa de soldadura como se muestra en las imágenes de abajo. Estas piezas de alambre deben ser formada tal que se superponen la cinta de cobre en el centro. Esta cinta de cobre se convertirá en nuestro plano de tierra improvisada.
