Paso 4: Tornillos/DVD Drive, lector
Ve las fotos abajo para determinar ubicaciones de los tornillos.

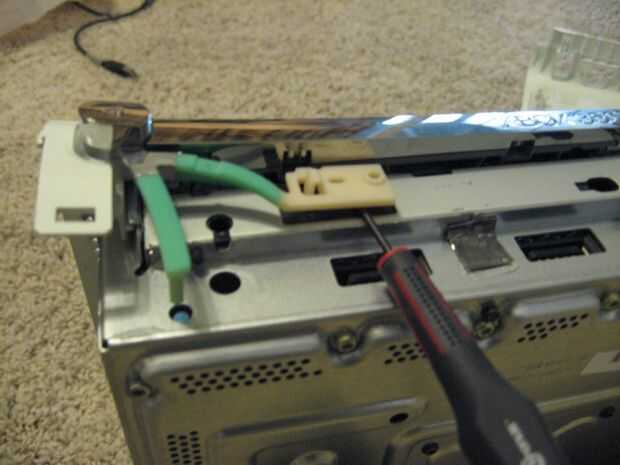

En primer lugar, retire el botón de eject DVD insertando un destornillador pequeño de cabeza plana entre la unidad de DVD y los botones de expulsión base.
Tornillos de la carcasa

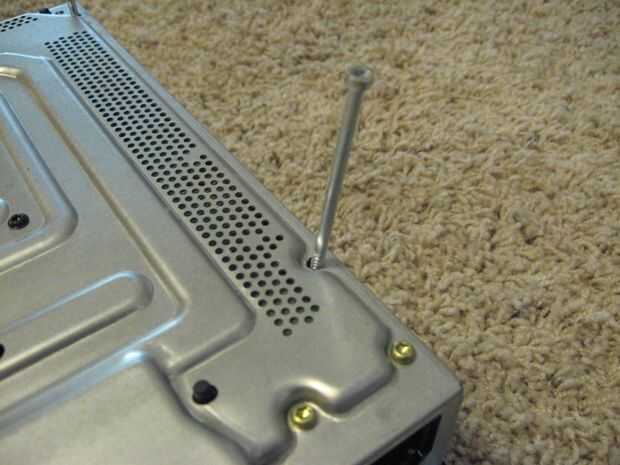

La carcasa superior se une con el chasis aunque el uso de los seis tornillos Torx T10. Se destacan en rojo en la imagen siguiente. Estos tornillos son identificables como cabeza plana Tornillos redondeados, y son aproximadamente 3 1/2" de largo.
Extracción de DVD

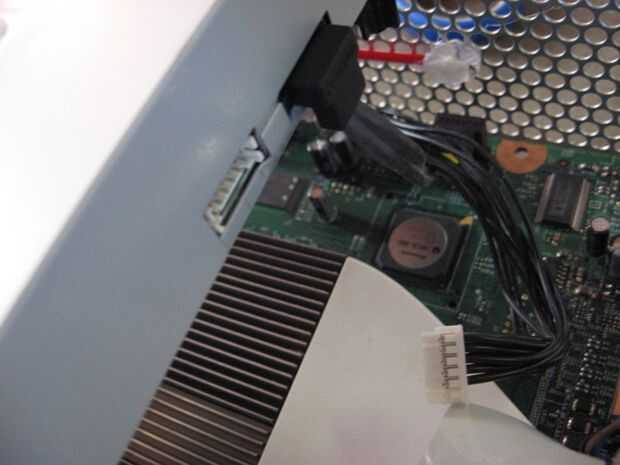

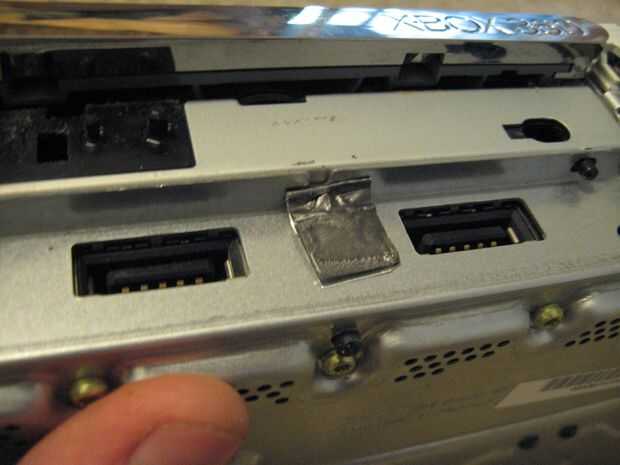

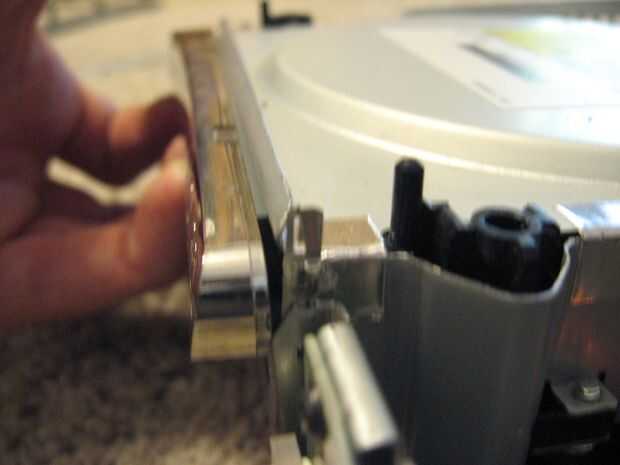

Una vez que se quitan los tornillos de la seis cubierta, levante la consola derecha y levante la cubierta superior. Desconecte el cable SATA y cable de alimentación de la unidad de DVD. Usted debe tener cuidado con el cable de alimentación de unidad de DVD como el conector es frágil y los cables pueden ser rasgados hacia fuera, así que agarrar todos los cables negros como cerca del conector como sea posible y meneo con fuerza el conector out. En la parte delantera de la unidad de DVD hay dos clips de fricción, que impiden el movimiento y vibraciones. También levantar la cinta de metal que sostiene la unidad al chasis. Levante la unidad y coloque los clips de fricción en el rollo de cinta de conducto.
Tornillos de la Motherboard, Tarjeta madre

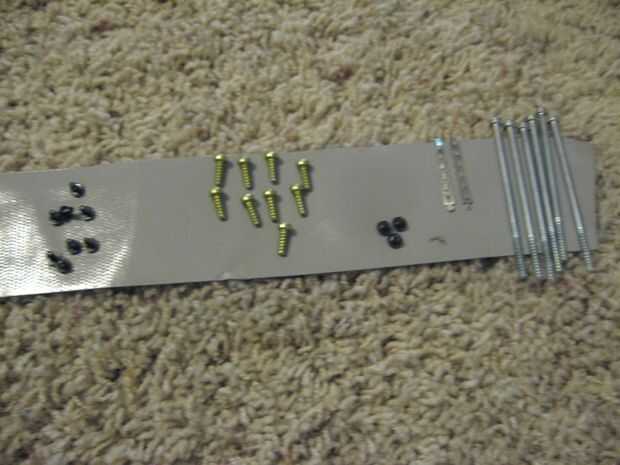

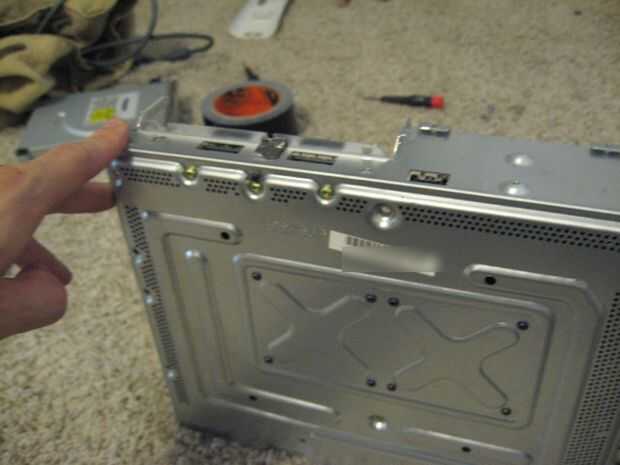

Estos tornillos se resaltarán en verde en la imagen siguiente. Estos conectan diferentes piezas de la placa base al chasis. Son aproximadamente 1" de largo, de color bronce y tiene una tapa redonda. Desenrosque con el destornillador Torx T10 y colóquelas sobre el rodillo de la cinta.
Tornillos del disipador de calor
Para estos ocho tornillos finales, resaltados en azul, inclinar la consola en posición vertical. No queremos quitar los tornillos mientras que el sistema está al revés, ya que el peso de los disipadores de calor en los tornillos finales podría tener suficiente estrés para algunos rastros. Con la consola vertical, retire el finales ocho tornillos con su T8 y configurar la consola derecha.
