Cómo desmontar y reparar el módulo Wii Motion Plus. (1 / 4 paso)

Paso 1: Tomando el Wii Motion Plus aparte.

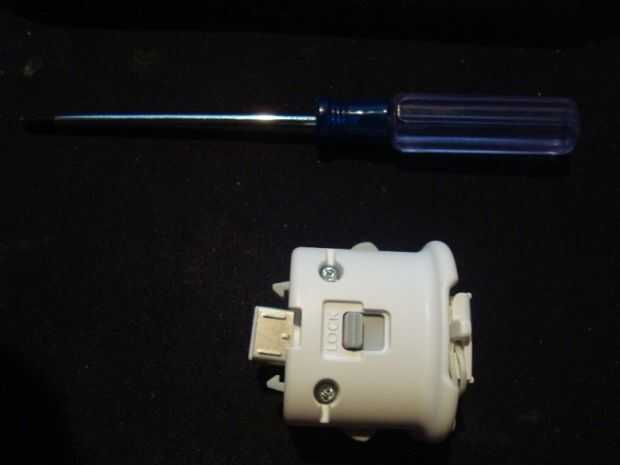

Photo1: Remove the screws
Foto2: Quitar los tornillos
Foto3: Quite la cubierta (exactamente de la manera se muestra en la foto!)
Photo4: Pellizcar juntos los dos clips de plástico blanco y saque el PCB de su agarre.

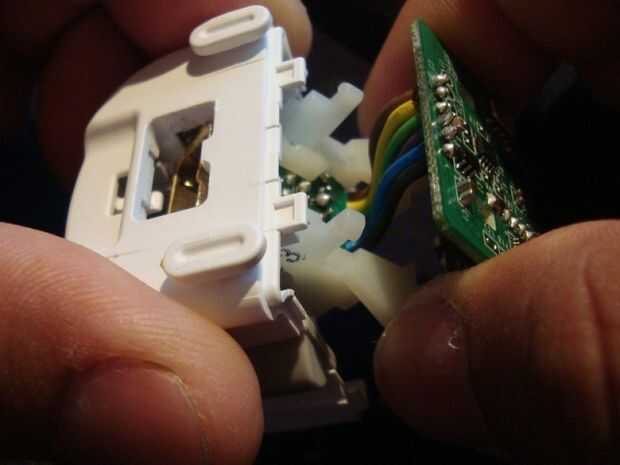

Photo5: Pull PCB lejos (como se muestra en la foto)

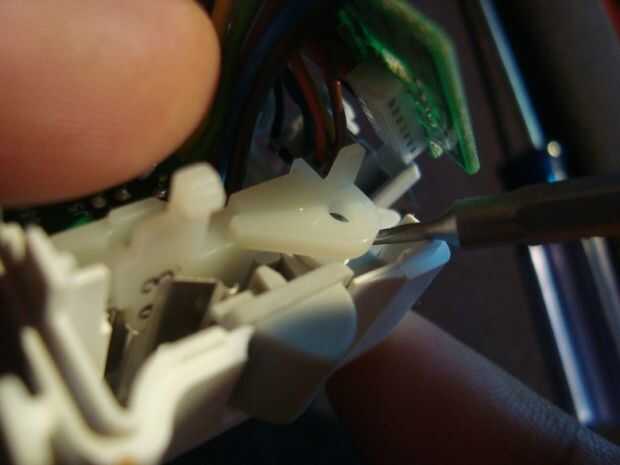

Photo6: Usar algo delgado para tirar de la estructura de plástico hacia fuera, lo suficiente como para permitir que los dedos para agarrar el marco plástico.
Photo7: Tire lentamente (se sentirá cierta resistencia) sólo mueva hacia fuera.

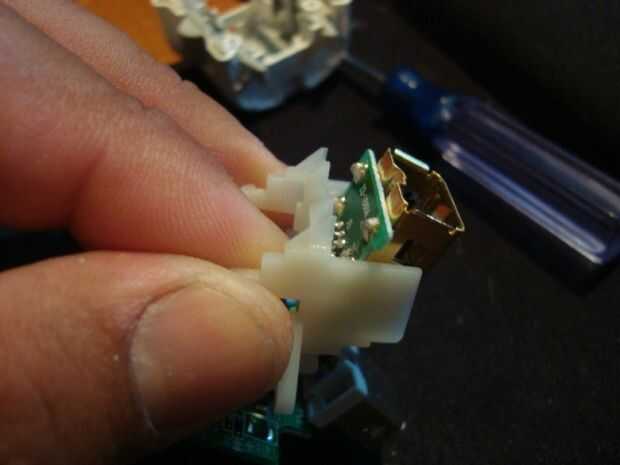

Photo8: Abrir el plástico que sujeta el PCB y el conector en su lugar.

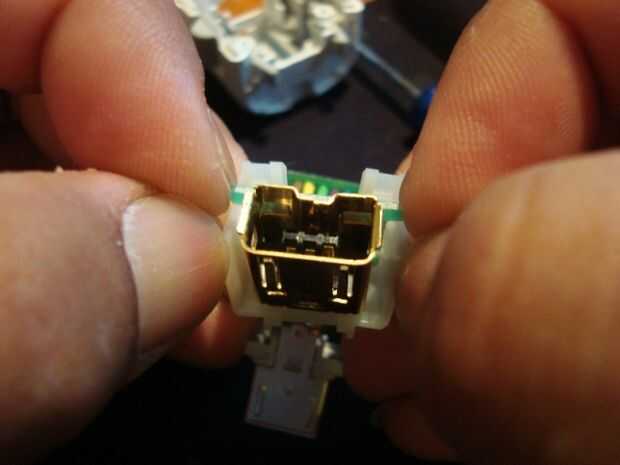

Photo9: Ejemplo de conector PCB puedan abrir.
Photo10: Marco de plástico sacados de su lugar.

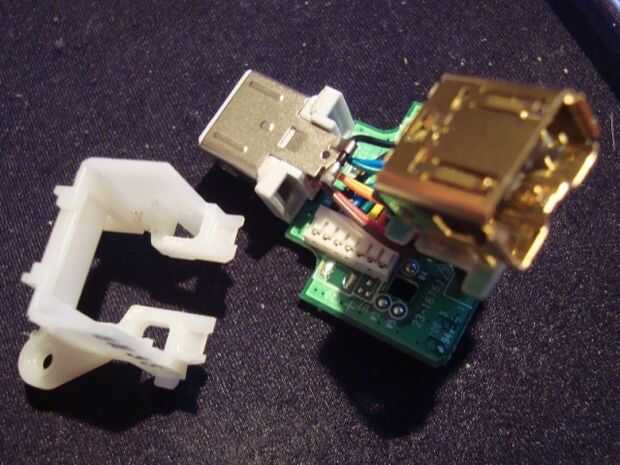

Photo11: Finalmente las piezas principales se sacan.
