Paso 2: Circuito de R2R
Otra opción es utilizar un circuito compuesto por resistencias conectadas de una manera particular, llamada un circuito R2R. Este es un circuito muy simple que permite múltiples señales binarias se conviertan en una sola salida analógica.
Imagen de Wikipedia Page R2R resistencia escala: muestra el diagrama del circuito para un circuito de R2R. Se llama un circuito R2R porque sólo requiere dos valores arbitrarios de resistencias; uno simplemente debe ser dos veces el otro. Así, uno está etiquetado como R y el otro dos veces R (2R).

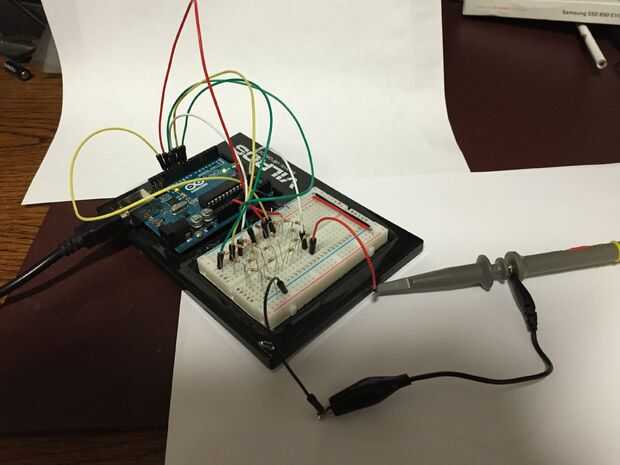

Una cosa fresca sobre este circuito es que puede hacer cualquier voltaje que desea, y su precisión sube las clavijas más que vas subiendo. Que cuente en binario (000, 001, 010, 011, 100, etc.). El voltaje producido en el punto A va a cambiar en consecuencia. Funcionó muy bien para mi proyecto porque:
- Es rápido: demora muy poco
- Fácil de hacer: sólo tiene dos valores de resistencia (o uno si utiliza dos de la misma serie donde va 2R) barato (porque sólo se hace de resistencias, que costó a fracciones de centavos de dólar)
- Funciona bien con Arduino: usando las funciones de Puerto usted puede rápida y fácilmente escribir valores binarios a los pernos múltiples a la vez, perfectos para esta aplicación
Aquí tenéis un vídeo (de GreatScott! en YouTube) que explica cómo este circuito funciona muy bien, aplicando el teorema de superposición de Thevenin para explicar cómo simplificar el circuito:
