Paso 8: Desmitificando el horizonte

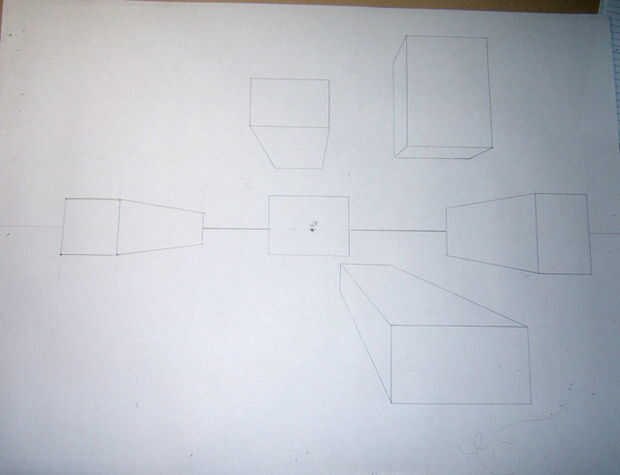

De la imagen de abajo podemos afirmar ahora un par de cosas.
1) todas las cajas al menos tienen una cara visible. Esta es la cara rectangular más cercano a usted, el espectador y es paralelo a la línea del horizonte.
2) cualquier caja sentado en la línea del horizonte y se encuentra a la izquierda o derecha del punto de fuga 1 cara visible adicional que se desvanece en la distancia. Este adicional es un lado-as. (caras visibles en total: 2 - una frontal y una cara lateral)
3) cualquier caja sentado encima de la línea del horizonte y se encuentra a la izquierda o derecha del punto de fuga 2 caras visibles adicionales que se desvanecen en la distancia. Estas caras adicionales son una cara lateral y una cara inferior. (caras visibles en total: 3 - una cara frontal, una cara lateral y una cara inferior)
4) cualquier caja sentado debajo de la línea del horizonte y se encuentra a la izquierda o derecha del punto de fuga 2 caras visibles adicionales que se desvanecen en la distancia. Estas caras adicionales son una cara lateral y una cara superior. (caras visibles en total: 3 - una cara frontal, una cara lateral y superior de la cara)
5) cualquier caja sentado frente al punto de fuga sólo tendrá una cara visible. Usted será capaz de ver la parte superior, inferior, izquierda o derecha-caras puesto que todas las líneas de fuga están ocultos a la vista. (caras visibles en total: 1 - una cara frontal)
6) cualquier caja sentado directamente sobre el punto de fuga (y el horizonte) tendrá 1 adicional caras visibles que se desvanecen en la distancia. Este adicional es una cara inferior. (caras visibles en total: 2 - una frontal y una cara inferior)
7) cualquier caja sentado directamente debajo del punto de fuga (y horizonte) tendrá 1 adicional caras visibles que se desvanecen en la distancia. Este adicional es una cara de top. (caras visibles en total: 2 - una frontal y una cara superior)
En estricto punto de vista de un punto, ningún objeto sólido puede ser dibujado o han consultado fuera de los parámetros enumerados a.
Usando estas pautas, usted puede con precisión (re) presentar cualquier objeto tridimensional hacia adelante que se puede encontrar en la vida.
