Paso 3: Dibujar el primer diente de los piñones
Este paso es el más difícil. Es necesario dibujar el primer diente del engranaje del piñón, que se logra como sigue.

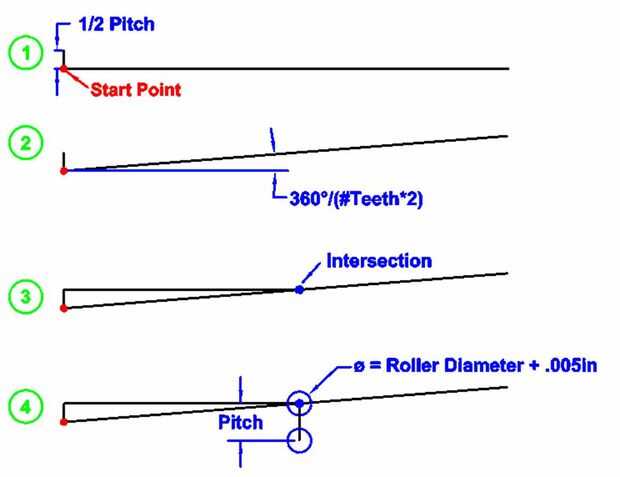

1. escoger un punto inicial y dibuje hacia arriba 1/2 de la echada y a la derecha cierta distancia (más que radio engranaje previsto).
2. Gire la línea que se extiende a la derecha hasta un ángulo de [360deg / (# dientes * 2)].
3. trazar una línea desde la línea que se extiende hacia arriba hasta la intersección de la línea inclinada.
4. en esa intersección trace una línea hacia abajo la longitud de la echada y en cada extremo de la línea dibuje círculos cuyos diámetros son del diámetro de los rodillos más.005 en.

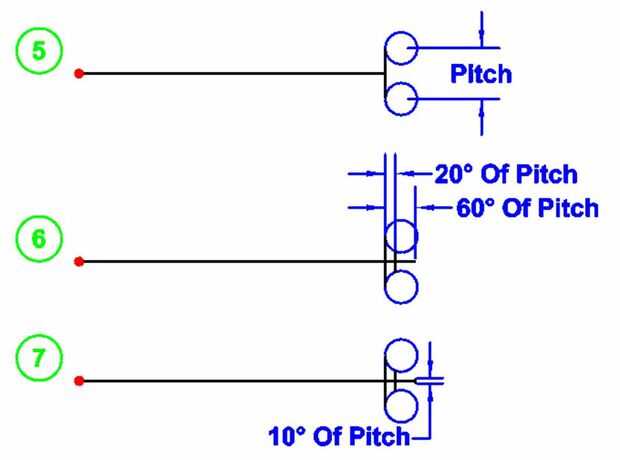

5. eliminar la geometría de referencia saturan el dibujo y luego trace una línea en las espaldas de los dos círculos (será la longitud de la echada).
6. desde el centro de ese sorteo de la línea de referencia una línea que es 20 por ciento la longitud de la echada y el otro 60 por ciento la longitud de la echada. Al final de la línea de 20 por ciento, trace una línea vertical que interseca los dos círculos.
7. al final del sorteo de 60 por ciento de línea una línea vertical es el 10% de la longitud de la echada y se extiende uniformemente en ambas direcciones.

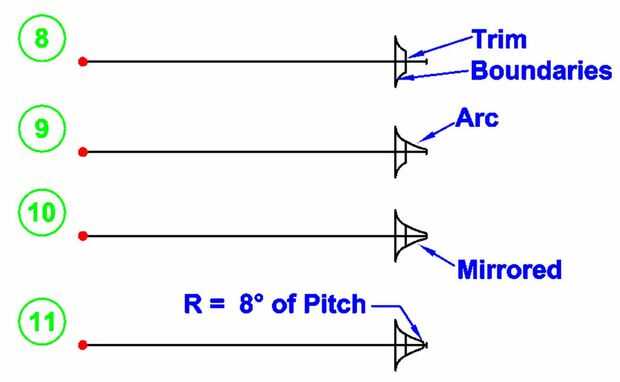

8. Utilice el 20 por ciento y la línea en la parte posterior de los círculos como límites de corte para recortar los círculos de abajo.
9. dibujar un arco cóncavo que actúa como una extensión del extremo de los círculos recortados a un extremo de la línea 10percent.
10. espejo ese arco sobre el punto de inicio.
11. filete de dos arcos con un radio que es 8percent de la echada.
