Cómo dibujar un piñón en autodesk inventor 7 (6 / 11 paso)

Paso 6: paso 3

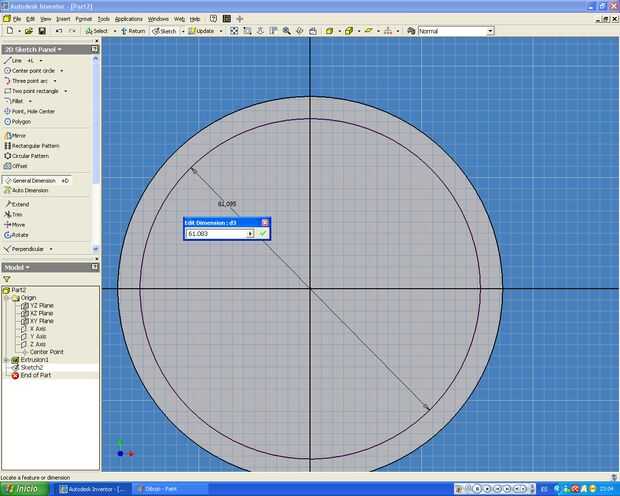

dibuja un círculo de 61,083 mm (calculado antes)

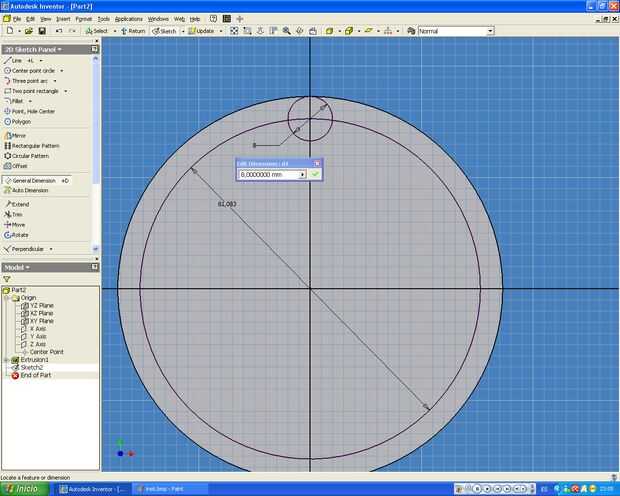

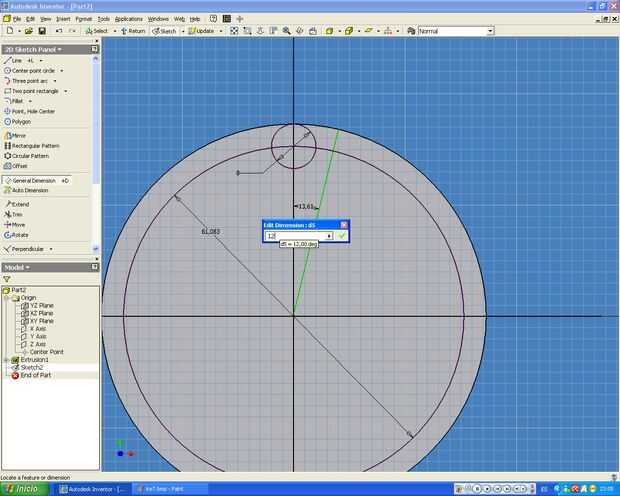

Luego dibuja otro círculo más pequeño en la parte superior del círculo de 8 mm y trazar una línea a 12 º, o la mitad de un diente, ya que cada diente es de 24 º (360 º / 15 = 24). Esta línea se utilizará para dibujar el perfil del diente

De dibuje un circulo 61,083 mm (antes de calculamos como)
Luego dibuje un circulo mas pequeño en la parte superior, y dibuje una linea un 12 º, debido a cada diente esta espaciado entre 24. (360/15 = 24). Esta linea sera utilizada para dibujar el perfil del diente.
