Cómo dibujar una representación 2-D de un cubo tridimensional X (2 / 4 paso)

Paso 2: Pasar a una representación 3D, un cubo en 3D, en 2D

Ahora vamos a un 3d cubo que hemos visto muchas veces y aprendió a dibujar cuando éramos niños, pero no de esta manera y ahora sabemos por qué funciona.

Primero empezamos con las representaciones de las tres dimensiones.
Recuerde que estos son todos los segmentos de línea que son 90 grados uno del otro pero se muestra en perspectiva.
La primera imagen de las tres representaciones.

Su imaginación ahora tiene que empezar en juego que la línea diagonal se supone que es 90 grados de la horizontal y la vertical si la imagen fue vista en perspectiva. Es más fácil de seguir si usted puede hacer esto.

Ahora seguimos la fórmula.
A partir de la vertical primero ir a SP y mover el EP del segmento entero y nee para dibujar cualquier representaciones
Completar este paso la imagen se ve como la siguiente imagen. Recuerde que cada segmento debe contener todas las representaciones.

Permite ir a través de este

A partir de la vertical que vas al primer EP que es la parte superior de esa línea aquí necesita establecer las representaciones (horizontal y diagonal)
Ahora continuando en la línea diagonal te sólo dibujó, usted tiene que comenzar en el nuevo EP que es el extremo opuesto de la representación apenas dibujado y que significa dibujar sólo una no dibujada, el horizontal.

Para el horizontal que el mismo movimiento de proceso para el nuevo EP que es el extremo opuesto y continua dibujando la representación solamente no todavía dibujado en este segmento una diagonal.

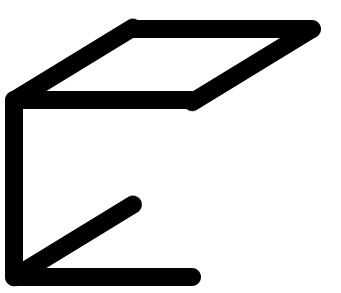

Permite hacer el diagonal siguiente ir a SP y mover al EP de ese segmento y dibujar uno de los dos no hemos dibujado en este segmento en que la siguiente imagen muestra la incorporación de la representación vertical. Ahora puesto que esta representación interceptar realmente ir otro segmento de línea existente podemos añadir cualquier longitud adicional en cuanto a las representaciones. Ya que tenemos una nueva línea horizontal agregamos en que no es necesario duplicar este segmento ya que no hace nada por nosotros.

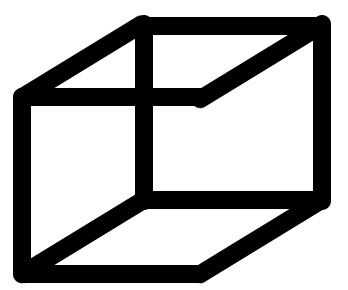

La segunda parte de la diagonal comienza otra vez en el SP y EP en este momento la izquierda de la única representación que no hemos utilizado en este segmento de la línea es horizontal esto se muestra en la siguiente imagen. Acabado este paso hasta que necesitamos mover al nuevo EP del segmento y dibujar la representación restante la vertical, se muestra en la siguiente imagen.

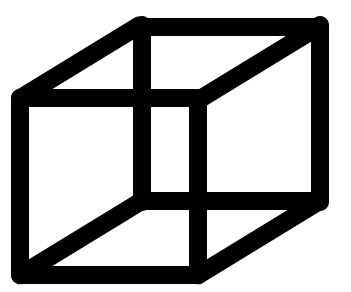

El segment(horizontal) pasado se acaba haciendo lo mismo otra vez empieza en el movimiento de la SP para el EP del segmento y traza los segmentos otra vez cuando se dibujan estos segmentos intermedios intersectan los segmentos de línea usted puede Agregar al segmento actual así que no tienes que dibujarlos otra vez primero se agrega la nueva diagonal que se muestra en la siguiente imagen y luego la vertical en la última imagen de este paso.

Ahora tienes un cubo dibujado 2-D estoy seguro de que todos estamos familiarizados con este
