Paso 3: Trazar la foto en Sketchup

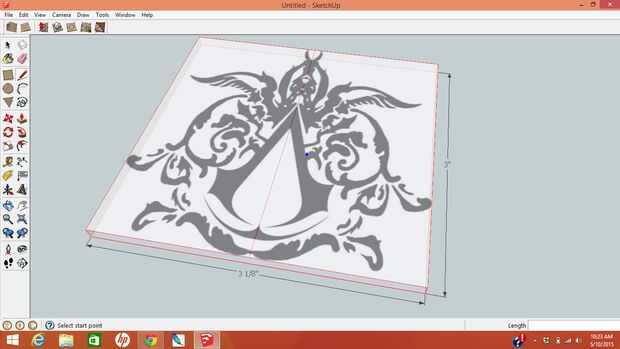

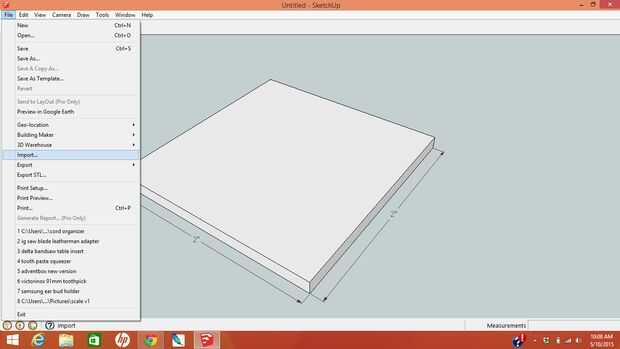

Con el gráfico seleccionado guardado, el siguiente paso es importar en Sketchup. Comenzar por abrir un documento de Sketchup en el "diseño de producto / carpintería - pulgadas" modo. Este es un gran modo para trabajar en proyectos con el pequeño detalle que es exactamente lo que queremos, (Nota: Si eres una persona métrica también hay una, "diseño de producto / carpintería - métrico" modo. Una vez abierto el documento de Sketchup, crear una superficie de trabajo cuadrada de 3 "x 3" x 1/8". Esto servirá como punto de partida para su sello y puede cambiar de tamaño para adaptarse a diseños más grandes o más pequeños. A continuación, ir a archivo y desplácese hacia abajo y haga clic en importar, encontrar su imagen y golpe OK. Después de un momento para cargar la imagen debe aparecer en SketchUp, agarrar y colocar ontop de la superficie de trabajo cuadrada que formuló.

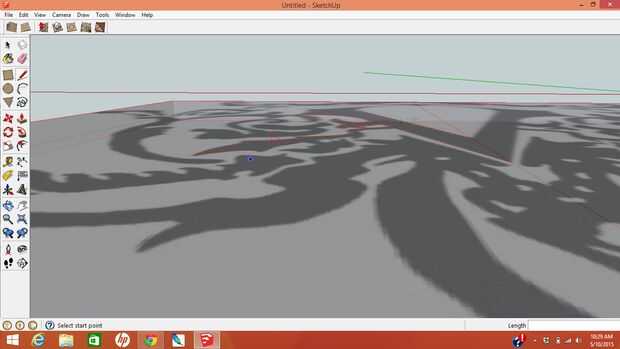

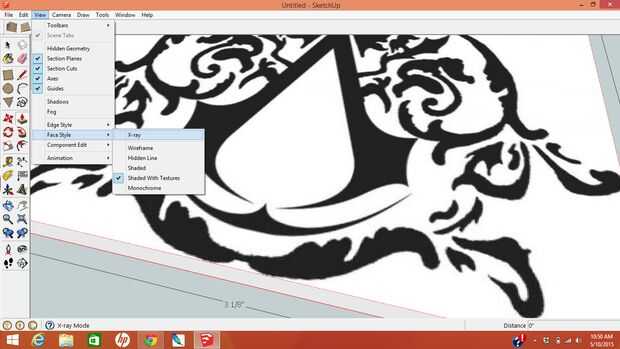

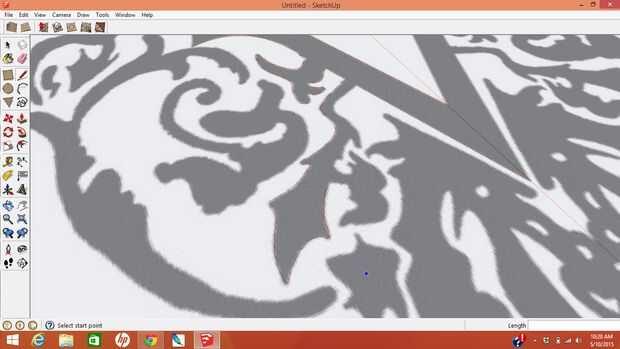

Ahora la diversión parte! Encontrar más en la parte superior de la pantalla y desplácese hacia abajo hasta el estilo de la cara y luego desplácese sobre y haga clic en rayos x. Esto encenderá todo ligeramente transparente para que pueda ver a través de la imagen importada hasta la superficie de trabajo cuadrada. De aquí en adelante le va a ser cambiar entre la línea y el arco herramientas para trazar el diseño sobre la cara de la superficie de trabajo. Este es un proceso tedioso pero que yo sepa allí no es actualmente una mejor manera de hacerlo en SketchUp. El verdadero truco aquí es asegurarse de que su estancia de líneas planas a la cara de la superficie de trabajo, como traza le puede inadvertidamente dibujar una línea que se eleva por encima o cae por debajo de la superficie que hará a todo tipo de problemas cuando vayas a sacar la superficie de sellado. Para evitar esto, ajustar periódicamente el ángulo de la cámara para que sea horizontal con la cara superior de la superficie de trabajo, esto le permitirá ver las áreas donde su traza no es planar.
Si le sucede que tiene un diseño como Creed símbolo el Assassins opté por usar, usted puede cortar su carga de trabajo a la mitad cortando el diseño en medio de su eje de simetría. Una vez que tenga la mitad del diseño trazado puede copiar y voltear las líneas de trazado, asegurándose de alinear y conectar todos los puntos inconexos.
