¿Cómo diseñar siete segmentos display driver chip en VLSI concepto por primera vez!? (11 / 12 paso)

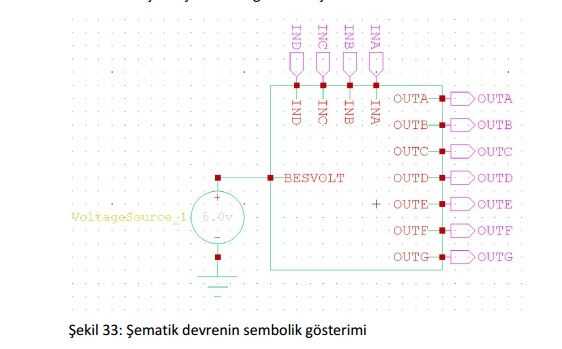

Paso 11: Vestido esquema simbólico del circuito

Contamos con cuatro pernos para fijar la entrada lógica para el cambio de números significativos de la pantalla.

Tenemos siete pernos hacia fuera para la exhibición de siete segmento para iluminar LEDs cathoded común.

También, energía de nuestro circuito viene de fuente de tensión a un lado izquierdo que es fuente estable para nosotros como necesidad.
