Paso 2: Segmento significativo mostrar signos

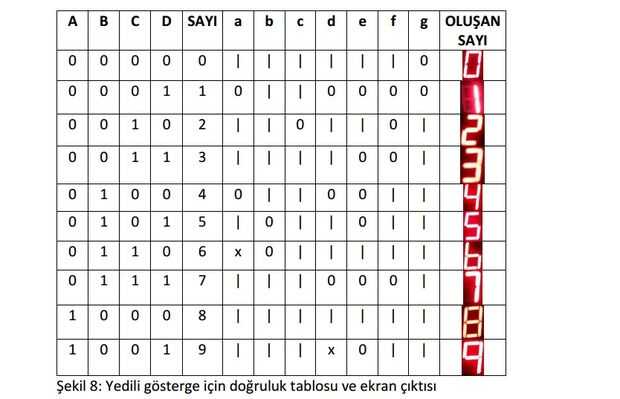

Esta imagen muestra lo que uso para indicar 0 al número hexadecimal F con control de pines de la pantalla de siete segmentos. En la foto, se puede ver | signo significa lógica alta y X medios bajo lógica.
Lógica alto 5V o 3.3V hasta su nivel de alta tensión; la tecnología que permite que usted debe elegir cuál es su nivel de alta tensión.
De acuerdo con mi proyecto, hay 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 incluido. Para reducir al mínimo mi proyecto enorme-ness a hecho en poco tiempo tuve que omitir A, B, C, D, E, F son hexadecimales números que es igual a 10, 11, 12, 13, 14, 15.

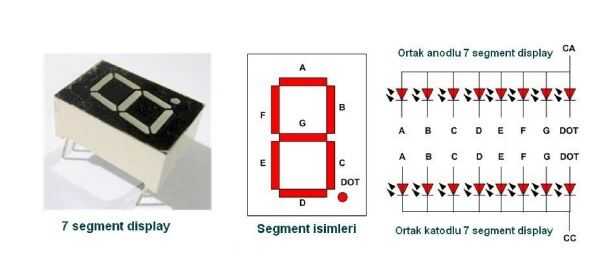

En el cuadro 2, hay generalmente dos tipos de diseños de exhibición de segmento siete en el mundo electrónico. Estos son ánodo común y cátodo común.
