Paso 5: Diseño de onda de voltaje

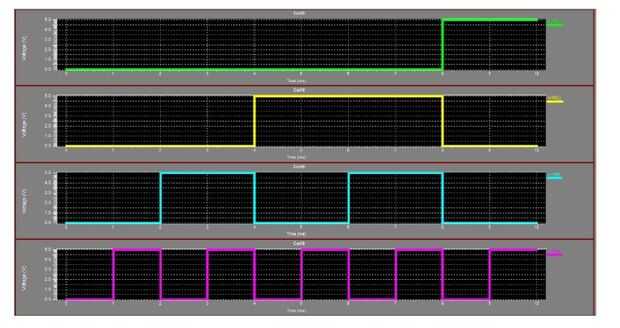

Para ejecutar el pin de su conductor para su pantalla de siete segmentos, necesita dar un orden de nivel de voltaje, y preparar. Buscar en el cuadro, de arriba a abajo, cada pieza es para la iluminación de un LED de segmento. Cuando el nivel de lógica cambia de la exhibición de segmento siete condujo a cambios en el estado.

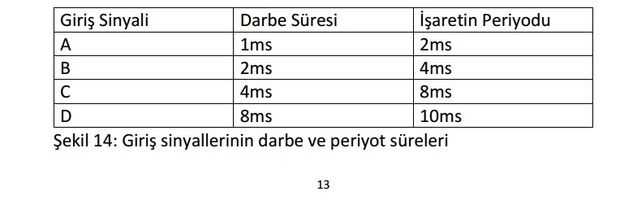

En la segunda foto, tengo que decirle que cuando seguimos vamos con análisis spice nuestras fuentes de voltaje de pulso período y el tiempo es que el mismo en la fotografía está dando.
