¿Cómo diseñar siete segmentos display driver chip en VLSI concepto por primera vez!? (6 / 12 paso)

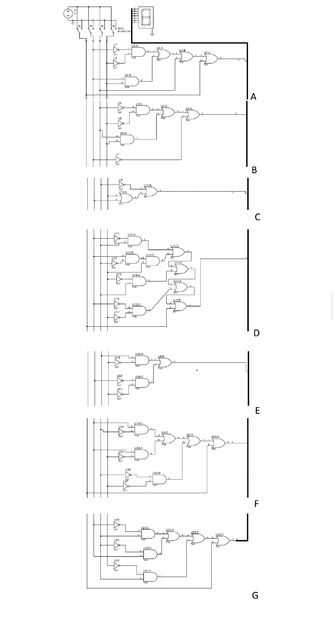

Paso 6: Con puertas lógicas para preparar el diagrama del circuito

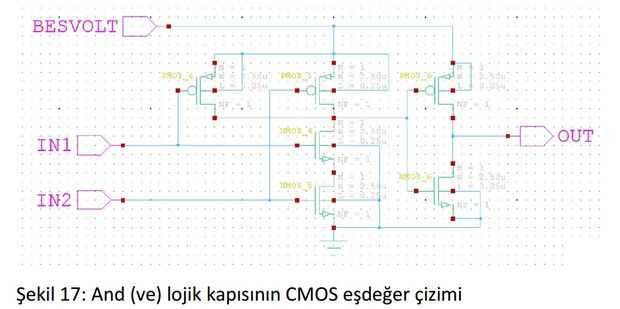

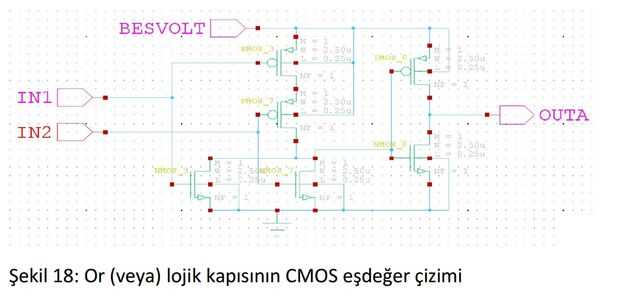

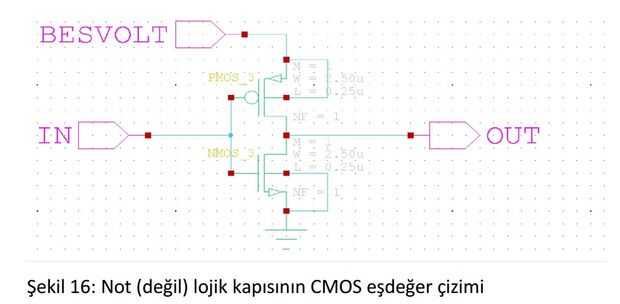

Y puertas y puertas o puertas no usar es para hacer el circuito con puertas lógicas.

Este es nuestro referance proceder con productos N-MOS y P-MOS.

Mientras estoy usando tecnología del mos de alias de puerta lógica, hay a granel pernos importante. Pin de bulto N-MOS debe ir a nivel de lógica mínima de voltaje y pin de P-MOS a granel debe ir a nivel de lógica máxima de voltaje en el circuito. Por lo tanto, lado químico también, necesita dibujar pernos a granel.
