Paso 4: Boceto diseño

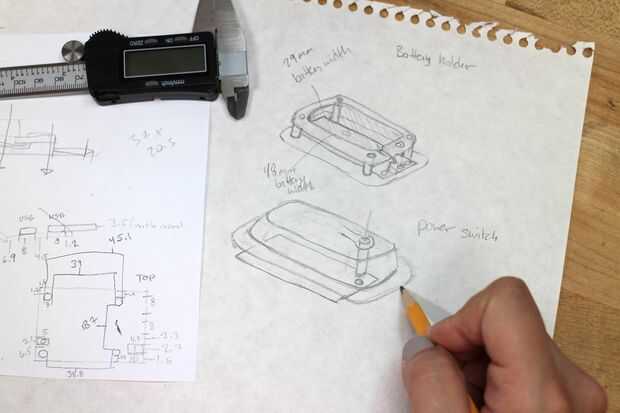

Me parece útil ideas de diseño de dibujo a mano y probar diferentes estéticas sobre el papel. Trabajo en cualquier medio es cómodo para usted. Sólo se puede obtener hasta el momento sin llegar al material sí mismo. Usted aprenderá de desconocidos una vez empezar a fabricar, pero mucho puede ser trabajado con un lápiz en la mano.
Todas las medidas que tenga a mano y esbozar cada capa, el panel o el lado enchufar las medidas necesarias como vas. Mantener las pinzas alrededor, son útiles para visualizar el espacio alrededor de la Junta.
No se olvide de incluir los agujeros de montaje, equipamiento o habitación interior acolchado o baterías. Decidir cómo se llevará a cabo juntos. Láser de corte de los paneles se construyen normalmente utilizando peine (también conocido como caja o dedo) juntas, juntas de tuerca cuadrada cautivo o uso de la flexibilidad del material para crear pestañas y ranuras junto complemento.
McMaster-Carr es ideal para incluir piezas. Por ejemplo es fusión 360 puede importar piezas basadas en el número de parte que añade tanta facilidad de pedido y diseño de la exactitud.
Piense en lo que puertos necesitan acceder y hasta cuánto. Por ejemplo, para el laser cut diseño que se muestra aquí, el recinto se utiliza para proteger la Junta mientras que la programación y creación de prototipos de circuitos. Los pines GPIO viven debajo de una tapa abatible para fácil acceso mientras que prototipos y los dos puertos USB están disponibles para la alimentación y la Junta de programación.
3D diseños impresos darán mucha flexibilidad en el diseño. Aunque pueden ser de como capas, ajustar a cajas, super crazy elementos escultóricos, etc.. Divertirse con su diseño, ya que el láser corte recinto iba a vivir en mi escritorio y me < 3 gatos, decidí mod los archivos un poco para hacer los pies y las orejas y los cables de lo USB son sus colas.
