Paso 7: Proyecto ejemplo: láser de corte y encaje a presión-junto

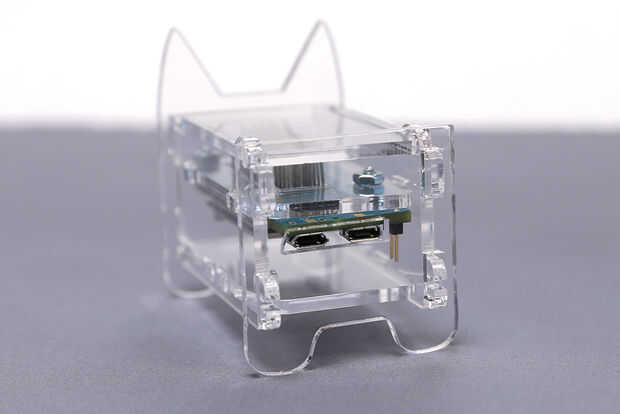

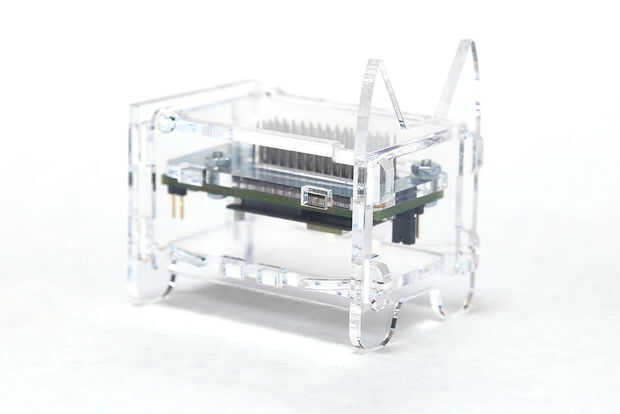

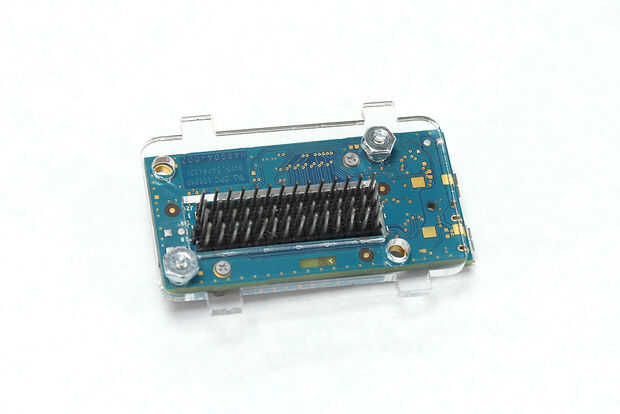

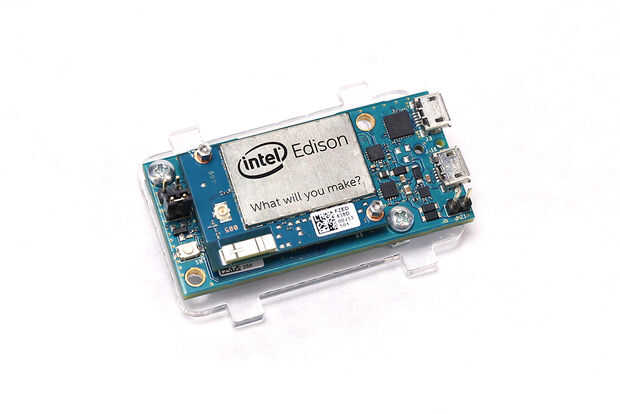

Este diseño se hace para la etapa de programación y prototipos mientras trabajaba con un Edison de Intel con Mini Breakout Junta. Para un acceso rápido a los pines GPIO junta fue al revés y pernos estaban expuestos. Hay una tapa flip que es rápido para abrir y ayuda a proteger contra el polvo. Debajo del tablero, sala queda para caber una batería para alimentar el tablero mientras se prueban circuitos utilizando un protoboard.

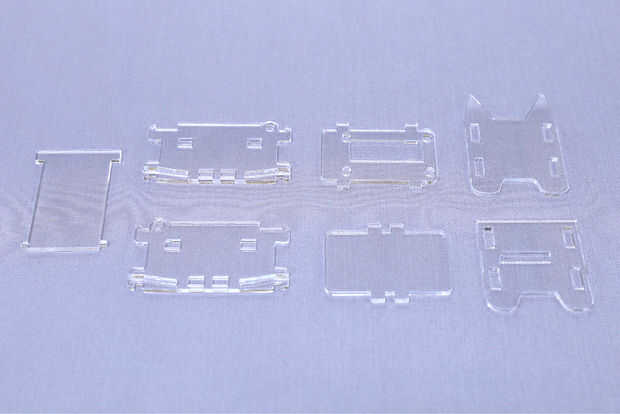

El diseño no requiere de pegamento ni hardware para armar. Tiene ficha y las juntas de ranura y snap lock .

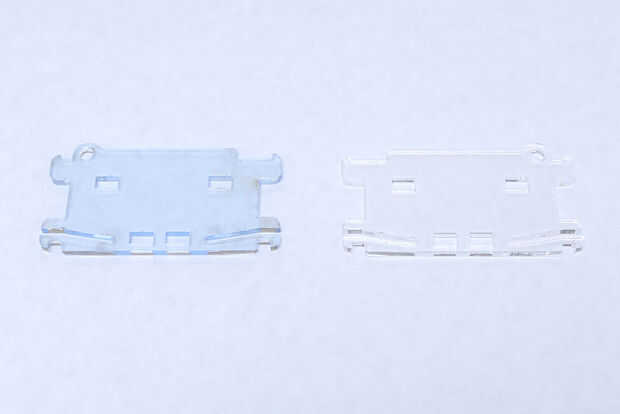

Acrílico tiene cierta flexibilidad, pero también puede ser muy frágil. Si se necesita más flexibilidad para los ganchos, modifique el archivo de diseño o utilizar acrílico grueso de 1/16".
Materiales
(1) Edison con tablero de arranque mini
9 "x 6" pieza de 1/16" o 1/8" espesor acrílico
(4) 3/8" #4 tornillo - recoger en la tienda de hardware
Acceso a:
Adobe Illustrator o Corel Draw
Láser
