Cómo diseñar un simple archivo de gerber PCB (1 / 32 paso)

Paso 1: Material

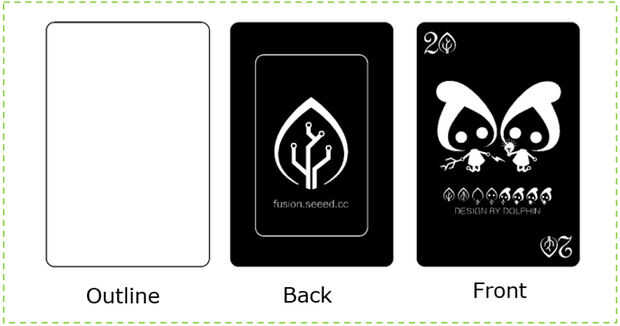

①Prepare un cuadro, formato: *.bmp; colores: solo blanco y negro; no se olvide de marcar su nombre en él también.

Esta imagen será la parte frontal del tablero del PWB, también puede marcar su nombre en el cuadro. (* por favor tenga en cuenta el tema de derechos de autor .)

②Draw una imagen del contorno del tablero del PWB, formato *.bmp. Si sabes dibujar en águila no necesita sacar esta foto.

③Download fusión, el logotipo de

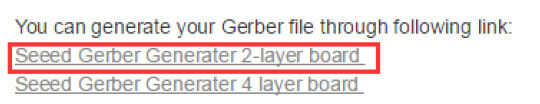

④Download Junta de 2 capas de Seeed Gerber Generater

⑤If tienes no instalar eagle, por favor, instale eagle también

Vea el paso
