Cómo diseñar un simple archivo de gerber PCB (2 / 32 paso)

Paso 2: Archivo de Gerber

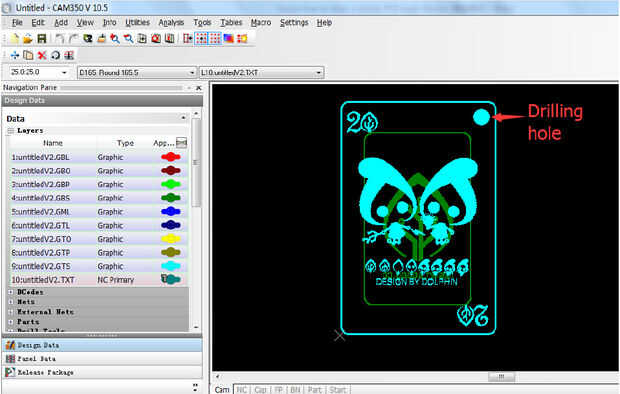

①The dimensión debe ser de 40 mm * 60 mm

Distancia de ②Trace debe ser ≥0.12 mm.

Archivo de gerber de ③The debe incluir tres capas, GBS, GTS, GML

④GBS es la fusión, el logotipo y sitio web de fusión; GTS es el cuadro que diseñaste

⑤Add utilizar un agujero de perforación en el tablero para colgar el PCB

Después de que se hayan completado todos los pasos, es el tablero del PWB: no color negro, Enig, serigrafía. A continuación es una muestra que hemos hecho.
