¿Cómo diseñar una biblioteca paramétrica (9 / 12 paso)

Paso 9: Línea de EM

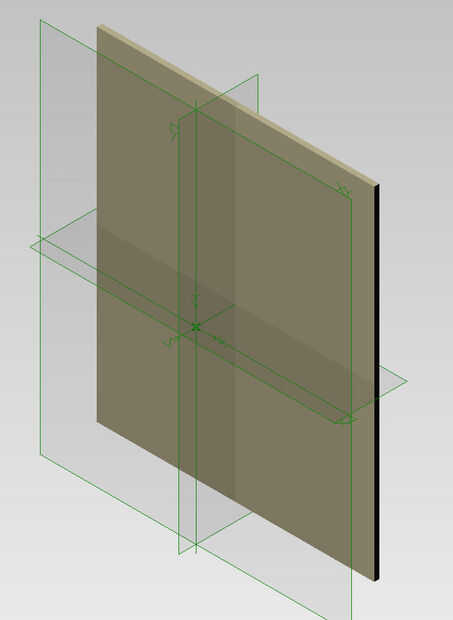

Las restricciones simétricas cuando hicimos las partes facilita limitar las partes de un centro cuando la organización de estas partes en la Asamblea. Tenemos que girar la espalda, porque el grano está actualmente orientado horizontalmente ya que la parte es puesta de lado. En lugar de tomarse el tiempo extra para usar la rotación o los comandos de colocación precisa reorientar la parte posterior, podemos orientar y ubicar la parte con sólo las limitaciones de la Asamblea. Seleccione el plano de referencia que pasa horizontalmente por el centro de la espalda y limitar a la YZ plano en el espacio de montaje. Imagen 1

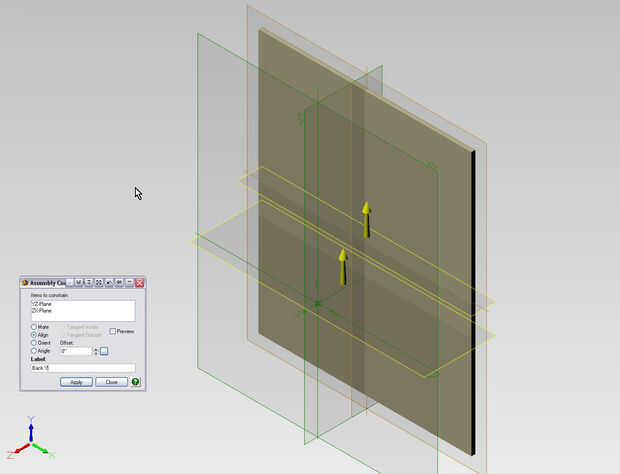

El cuadro de diálogo restricciones de montaje y las flechas direccionales facilita las limitaciones en las asambleas que en partes, creo. La imagen muestra los planos seleccionados. Cuando aplicamos las limitaciones, las flechas se enfrenta (o acoplado) uno al otro. (Si van en la misma dirección, que serían ser alineados). Ayuda para añadir una descripción a la etiqueta que describe la restricción. Cuando la lista de restricciones más, las etiquetas será muy útiles para localizar la restricción apropiada. Imagen 2.

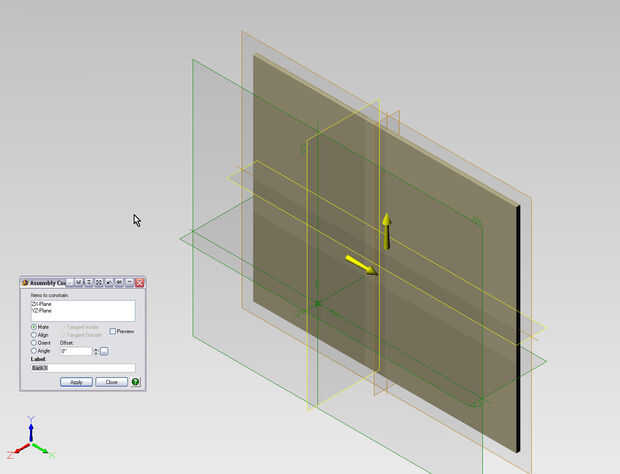

La restricción siguiente localizaremos la espalda vertical. Seleccione el plano ahora horizontal para la parte posterior y el plano de montaje horizontal de XZ. Esto localizaremos la parte posterior centrado izquierda y derecha, así como verticalmente en el espacio de montaje. Imágenes 3.

Recuerde guardar a menudo.
