Paso 11: No compre las enciclopedias aún
¿Listo para agregar los estantes? ¿Cuántos estantes? Si continuamos como hicimos para los lados e inserta 4 o 5 copias de la plataforma, tendríamos que restringir cada uno de ellos. Por lo tanto, como el perro perezoso, vamos a insertar y restringir un solo estante y utilice la función de patrón lineal para crear el resto de los estantes.

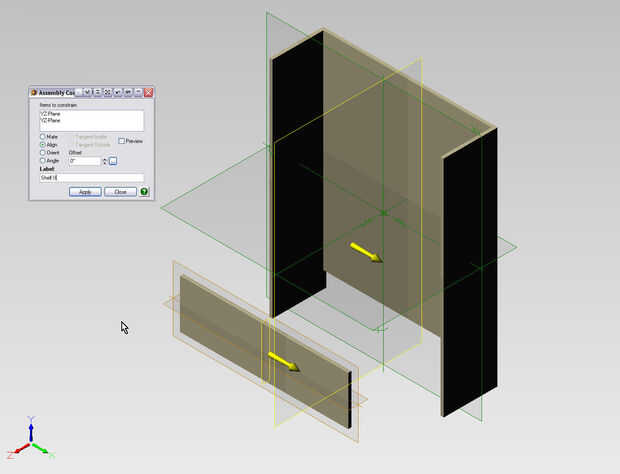

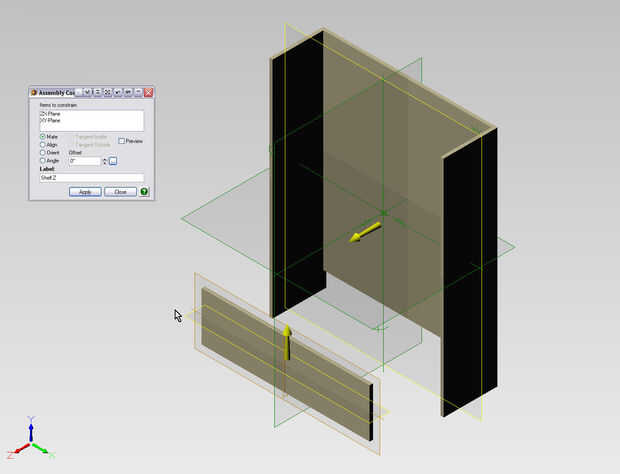

Utilice el botón Insertar parte/subconjunto en la esquina superior derecha y seleccionar la plataforma. Después de insertar, gire en la geometría de referencia y el cuadro de diálogo restricción para restringir el plano corre verticalmente en el centro al plano YZ. Aquella que utilizamos para la parte posterior del centro. A continuación seleccione en la cara de la plataforma y limitar con un mate en el borde inferior de la espalda. Debe darle la vuelta alrededor por lo que ahora es plana, y basta con restringir el borde posterior de la repisa en la parte frontal de la parte posterior. Una vez que la plataforma esté en su lugar podemos utilizar para hacer duplicados. Imagen1 y 2.

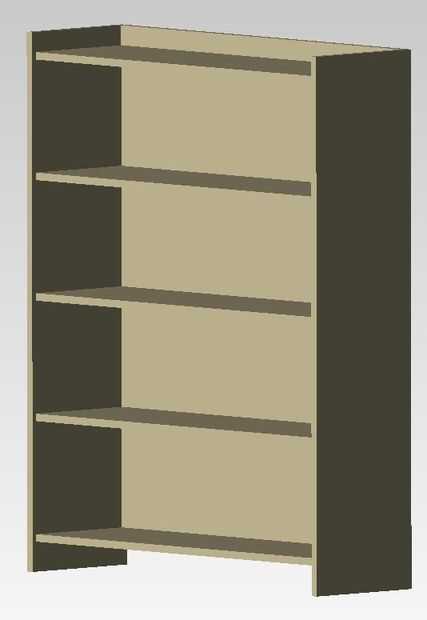

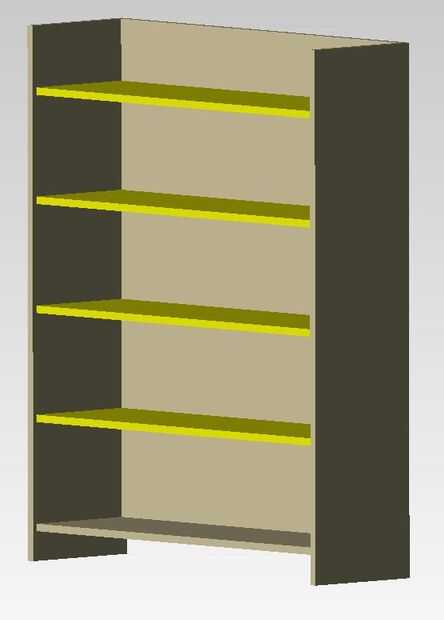

El botón de patrón lineal parte/subconjunto es justo debajo del botón de la parte de insertar. Haga clic en la plataforma y aparecerá en la sección de la parte. Puesto que nuestro patrón es en línea recta hacia arriba y hacia abajo, la dirección de la fila es el eje y. Queremos 5 estantes o filas. Para el espaciamiento de la fila podríamos escoger un número, pero ya que hemos estado trabajando con ecuaciones permite sacar nuestra calculadora y calcular la distancia. Fue mi primer espacio de prueba 11" pulgadas (imagen 1). Como se puede ver que tenemos mucho más que el 2" del borde hemos querido en la parte superior. Imagen 3. Desde el lado era 54", resta la altura de retroceso del dedo del pie 3" la brecha de la parte inferior, y quería un borde de 2" en el estante superior, me imaginé una distancia total de 49". Así que entré en 49/4. Pero cuando me mide la distancia desde el borde superior hasta la parte superior de la plataforma, fue sólo de 1 1/4". Imagen 4. Me di cuenta que la distancia para el modelo lineal es la distancia desde la parte inferior de la plataforma de destino a la parte inferior de la estantería superior. Restar el espesor de la plataforma superior de las 49 pulgadas, y lo reemplazó con 48.25/4 y consiguió 12 1/16". Imagen 5. Porque todas las dimensiones de nuestra plataforma global están en la parte de los archivos, no tenemos esos valores en las ecuaciones en el archivo de ensamblado. Podríamos vincular una hoja de cálculo al archivo de la parte y el montaje y que podría utilizarse para proporcionar los valores generales a los archivos de la parte y Asamblea. Pero que tendrá que ser objeto de otra lección.
