Paso 2: Abrir y decir W-oh-oh-d
Abra el Editor de ecuaciones - f (x) - y seleccione la opción Añadir.
Vamos a agregar parámetros para el tamaño de la librería, que el resto de la librería parte dimensiones. Mientras que esto es un poco una exageración para un diseño tan sencillo, demostrará cómo el uso de ecuaciones y modelado paramétrico puede aplicarse a diseños más complejos.
Nombres de parámetros no deben contener espacios y se permiten muy pocos caracteres especiales, por lo que voy a utilizar un carácter de subrayado como separador. Nos gusta trabajar con mezclado los nombres de los parámetros caso, capitalizar la primera letra de una palabra y utilizar el guión bajo separador entre el nombre descriptivo y el indicador dimensiones (longitud, espesor, ancho, Offset). Sin embargo, para poner de relieve los parámetros que proporcionan las dimensiones de un diseño, como aprovechar completamente el nombre del parámetro todo. Aunque es un poco más difícil de leer, hace estos importantes valores que se destacan del resto de los parámetros de trabajo. También ayuda al usuario identificar rápidamente qué parámetros se deben cambiar para modificar las condiciones de diseño para el modelo actual. Cuando utilizarlas plenamente capitalizan parámetros en las ecuaciones, no debe ser capitalizados! Esto evita la necesidad de tener que cambiar la capitalización de un gran número de parámetros debe evolucionar el diseño y diferentes parámetros se convierten el diseño importante especificar parámetros. Capitalización es irrelevante dentro de las ecuaciones y ha evolucionado en el uso para llamar la atención sobre parámetros específicos.

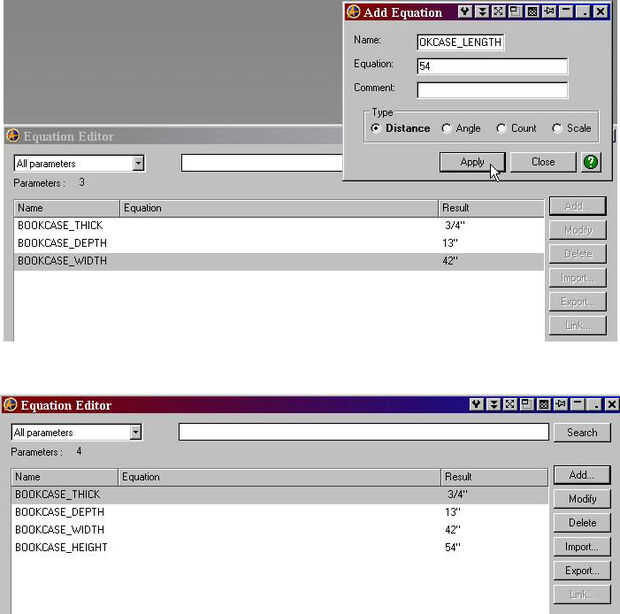

Abra el Editor de ecuaciones y seleccione el botón Agregar para agregar manualmente parámetros al Editor de ecuaciones. Introduzca BOOKCASE_HEIGHT en el nombre del parámetro y 54" para el valor de la ecuación; BOOKCASE_WIDTH y 42" por la amplitud, er... Ancho; BOOKCASE_DEPTH y 13" de profundidad; y BOOKCASE_THICK y 3/4" de espesor de las piezas componentes de la librería. Sólo necesitamos añadir BOOKCASE_TOEHEIGHT y 3" para definir la altura del zócalo debajo del estante inferior. Con estos 5 parámetros que definen las condiciones generales de diseño de la librería, ahora tenemos toda la información que necesitamos crear ecuaciones que especifican el tamaño de cada parte.
