Paso 3: ZOOM-ZOOM-Z-o-o-O-O-O-M

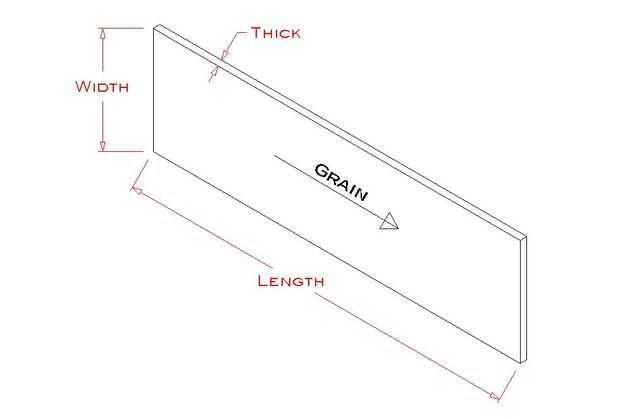

Dibujar un rectángulo, restringir simétricamente sobre los ejes X e Y y prepárate para la anchura y la longitud de la dimensión. Revisar el Instructable "Carpintería tablero o chapa parte del modelo" Si necesita información más detallada sobre los pasos para dibujar una tabla simple. Lea cuidadosamente, porque está repleta de todo lo que necesitas saber para construir un modelo que funcione adecuadamente en todo el camino de salida para dibujo, lista de Material y jerarquización de la hoja o incluso CNC mecanizado. Desde el enfoque de esta lección es acotación paramétrica, nos concentraremos en los aspectos de dimensionamiento de esta parte de la Junta.

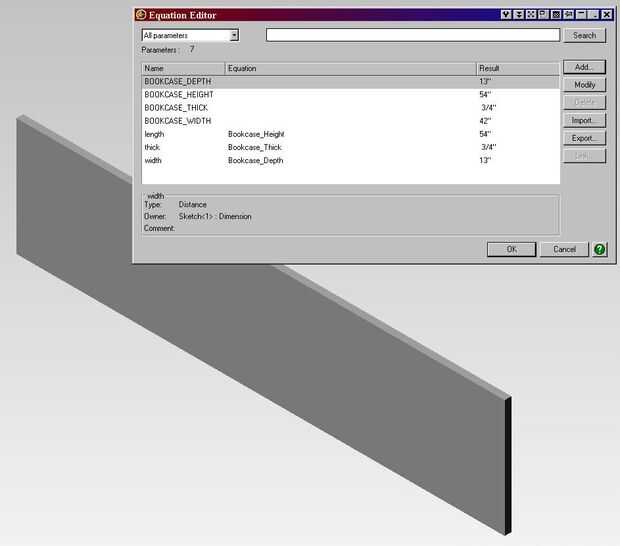

Añadir dimensiones. Sabemos que la librería es de 54 pulgadas de alto. Sería seguro suponer entonces que será el lado 54" de largo, y sería correctos. También sería seguro decir que cualquier programa puede hacer esto. Puesto que estamos usando Alibre y tiene la ventaja de ser paramétrico, en cambio queremos establecer el valor de la parte longitud al (lo adivinó) el BOOKCASE_HEIGHT. Agregar la dimensión de la longitud de la junta al lado horizontal del rectángulo y entrar en el Editor de ecuaciones mediante el cuadro de diálogo de dimensión y el nombre largo y ecuación de entrada a "Bookcase_Height". Completar la entrada, y cuando regreses al área de dibujo, observará la longitud del rectángulo contiene ahora un nombre de parámetro en lugar de un valor, y la longitud horizontal del rectángulo es 54" de largo. Pulse la tecla de inicio para mostrar el bosquejo entero si no en la actualidad cabe enteramente dentro del área de dibujo.

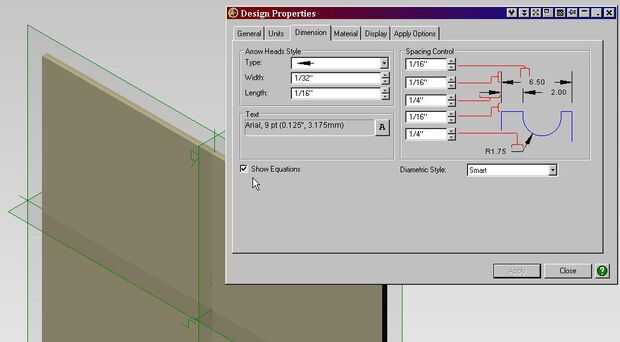

Puede ser necesario marcar la casilla Mostrar ecuaciones en las propiedades de diseño para ver los nombres de parámetros y ecuaciones en lugar de un simple valor de tus bocetos. Ir a archivo > propiedades y en el cuadro de diálogo de propiedades de diseño ficha de dimensión de la caja, la caja de mostrar ecuaciones está a medio camino abajo a la izquierda. Esto puede aplicar sólo al documento actual para este ejercicio, pero puede que desee aplicar a ambos (en la ficha Opciones de aplicación) si usted quiere hacer más trabajo con ecuaciones paramétricas.
Dimensión de la dirección vertical del rectángulo para la parte con el nombre del parámetro ancho y el valor de la ecuación de "Bookcase_Depth". Esto hará que la Junta anchura igual a la BOOKCASE_DEPTH. Si goof como lo hice e hizo igual a la BOOKCASE_WIDTH en su lugar, usted conseguirá una gran plaza en lugar de un rectángulo largo. Esto es donde mi esposo suena con una grieta sabia sobre el uso de ancho en lugar de ancho para definir las dimensiones de diseño, pero ahora no es el momento de admitirlo. Glóticos son bastante obvios con la naturaleza gráfica de Alibre y la belleza de la utilización de modelado sólido en lugar de algunos paquetes de diseño del gabinete.

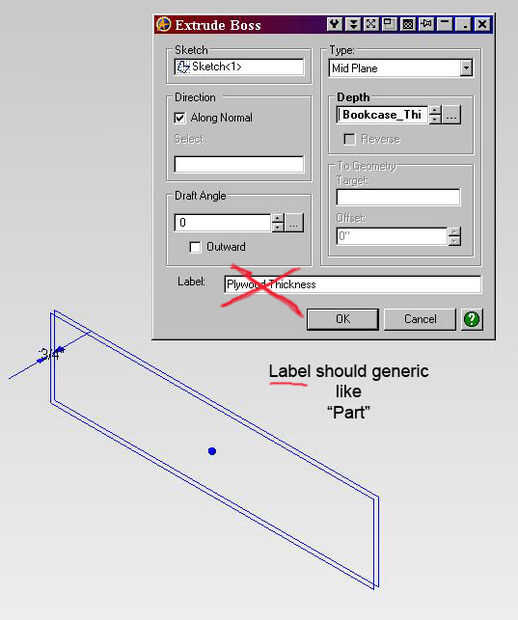

Hora de darle a nuestro lado de la librería algunos grueso. Seleccione a extrusión jefe y establezca la extrusión tipo placa. Esto es siguiendo las mejores prácticas describe en el instructivo de tablero y piezas de construcción simétricamente sobre el origen cuando sea posible. En la profundidad de campo en lugar de sólo introducir 3/4", saber que debemos entrar en"Bookcase_Thick"para la profundidad. Debe presionar el botón a la derecha de la profundidad de campo con los 3 puntos para entrar en el Editor de ecuaciones y nombrar el parámetro "Gruesa" y entrar en "Bookcase_Thick" como la ecuación. Después de regresar al cuadro de diálogo extrusión jefe, dan al jefe saca una etiqueta de "Parte" y haga clic en Aceptar. No quieres ser demasiado específico en este momento con el nombre de la función para el sólido rectangular. Si tenemos el nombre lado ahora, tendremos que cambiarle el nombre cada vez que volver a utilizar este archivo para crear la otra parte de nuestro modelo. Ser menos específico con los nombres de función nos permite pedirle prestado a nuestra creciente biblioteca de modelos existentes de la parte y que el nombre se guarde el archivo de la parte bajo describe el uso real.
No es ciencia espacial, pero están en el camino al uso de ecuaciones y parámetros para definir las dimensiones de nuestras piezas en lugar de solo.
