Paso 6: E = mc2
Ahora podemos bajar a la divertida parte. Vamos a usar ecuaciones paramétricas para definir las dimensiones de la parte trasera de la librería.
Para salvarnos de la aburrida tarea de dibujar otro rectángulo, restricción, dimensionamiento y entrar en todas las dimensiones que definen a la librería, se abrir en su lugar la parte lateral (si no abrir todavía) y hacer un guardar como bajo el nuevo nombre de archivo de la parte 'trasera'. Esto nos permitirá ir directamente a volver a definir el tamaño de la pieza rectangular que se convertirá ahora en la parte posterior de nuestra librería.
La orientación normal de la parte trasera de un armario o estante para libros es que con el grano corre verticalmente. No importa que hemos creado la parte para el nuevo tendido de lado, ya que será orientado verticalmente cuando se obliga a la Asamblea de la librería. Lo importante aquí, es que el ancho de la espalda se va asociado a la anchura (amplitud de mi esposo) de la librería. En este diseño, la parte de atrás va ser incluido entre los dos paneles del lateral de la estantería. Así, la anchura de nuestro panel posterior será la anchura de la librería, menos el espesor de los paneles laterales de dos librería.

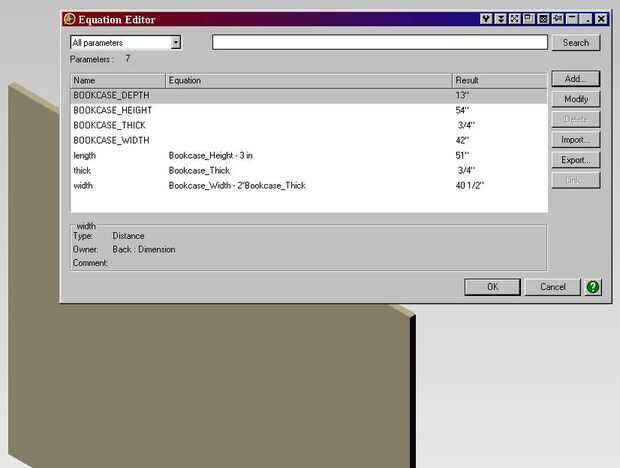

Abrir el Editor de ecuaciones y modificar el parámetro Width de la parte y sustituir la ecuación actual por una nueva ecuación que define el ancho de la espalda. Estoy seguro de que ya está muy por delante de mí, pero que será la ecuación ' Bookcase_Width - 2 * Bookcase_Thick'. Bookcase_Thick es el valor utilizado para definir el espesor de cada panel lateral en la primera parte.
Tal vez usted ya puede ver cómo todas las partes de un gabinete entero se pueden definir si crea todos los parámetros para describir el gabinete. Counter_Height, Counter_Thick, Toekick_Height, Toekick_Depth, Cabinet_Width, Cabinet_Depth... todo puede definirse (y fácilmente modificadas) para proporcionar toda la información necesaria para especificar las dimensiones de cada parte. La parte superior de un armario se intercala entre los dos extremos de gabinete tendría la misma fórmula de la longitud como la anchura de la parte posterior de nuestra librería. La ecuación para la longitud de la parte superior sería entonces algo similar a 'Cabinet_Width - LeftEnd_Thick - RightEnd_Thick' donde el espesor se define para cada extremo para permitir diferentes espesores si desea (que hemos encontrado mucho más de lo que se piensa). Si bien puede parecer en este momento que es que más problemas de lo que vale la pena ir a través de cada elemento y cambiar los valores que definen el gabinete sí mismo, existen técnicas que hacen de esta una tarea razonable. De la utilización de configuraciones en las versiones profesional y experto de Alibre para crear varias partes en el mismo archivo de parte, a hoja de cálculo impulsada por parámetros y programas incluso personalizados escritos usando la interfaz API de Alibre. Crear modelos paramétricos conducidos puede hacer diseños de carpintería común muy simple y rápida.
Los usuarios de Xpress no deben perder corazón porque usted también puede beneficiarse de configuraciones. Un modelo bien construido utilizando configuraciones te permite manipular el definir los parámetros y uso un modelo compuesto por un número significativo de piezas, mientras que sólo ser vistos por Xpress como una sola parte porque todas las piezas están contenidas en un solo archivo. Pero, usted puede decir he estado escuchando mucho porque mi esposo Dale en configuraciones y modelado. Tiempo para terminar la parte de atrás de nuestra librería.
Vuelva a abrir el Editor de ecuaciones y modificar el parámetro de longitud. Puesto que la parte trasera de una librería generalmente termina en el estante inferior y no llega hasta el piso, disminuimos la altura de retroceso del dedo del pie de la altura de la biblioteca para obtener la longitud de la espalda. Reemplazar la ecuación para la longitud de nuestra parte con 'Bookcase_Height - Toekick_Height'.
Puesto que el grueso de la parte trasera no cambia, guarde el archivo de parte y terminamos con la parte de atrás.
