¿Cómo diseñar una biblioteca paramétrica (7 / 12 paso)

Paso 7: ¿Repetir por favor?

Vamos a repetir el proceso y hacer otro guardar como para la última parte, la plataforma. Como los lados tenemos varios estantes, y podríamos insertar el número que deseamos y luego los limitan en su lugar en la Asamblea. Pero, vamos a hacerlo de manera fácil. Vamos a insertar un solo estante y restringirlo y crear un patrón lineal de esa parte para duplicar verticalmente para crear los otros estantes y estante superior.

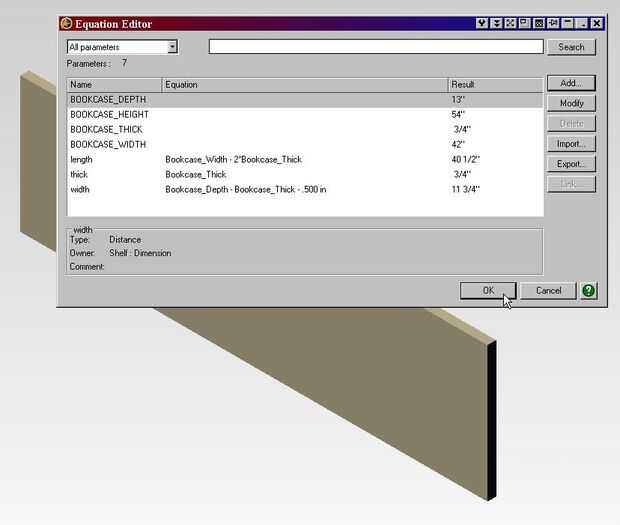

Antes de que podemos hacerlo, tenemos que modificar las dimensiones de la plataforma usando el Editor de ecuaciones. Y ya que esta es una lección sobre dimensionamiento paramétrico, otra vez vamos a utilizar los valores que definen las dimensiones de la estantería

Tenemos que modificar la parte longitud para que coincida con la distancia entre los dos lados. Que será igual a la anchura de la espalda, que es el ' Bookcase_Width - 2 * Bookcase_Thick'.

También tenemos que modificar el ancho de la plataforma a tener en cuenta el espesor de la parte posterior. Para agregar un poco de interés en el diseño, también se recreo la parte delantera de la plataforma media pulgada desde la parte delantera de los lados. Nos dará una ecuación para el ancho del 'Bookcase_Depth - Bookcase_Thick -.500 en.'

Cuando termines con el estante, guárdelo y ciérrelo.
