Paso 3: Diseñar el marco

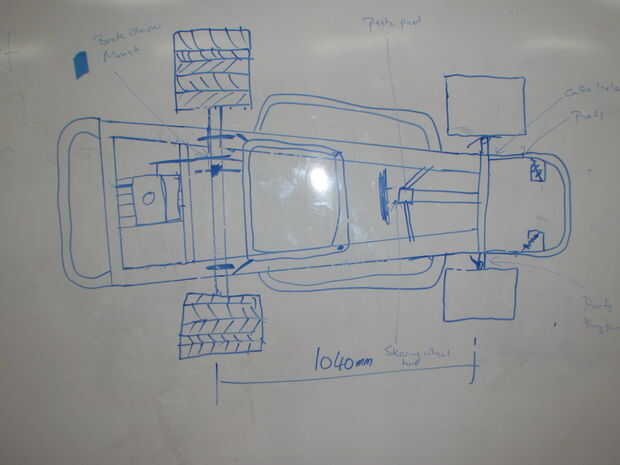

Este es el diseño que hicimos para el go kart conseguimos lo lejano de las ruedas (base de la rueda y pista) de un internet digna de un go kart. Basado en el marco de anteriores van los karts y modelo escalado va kart. Estamos haciendo el armazón de tubo cuadrado de 30 mm y 25 mm alrededor de la tubería y 19 mm ronda tubería para soportes de asiento y la columna de dirección para hacer más fácil trabajar con.

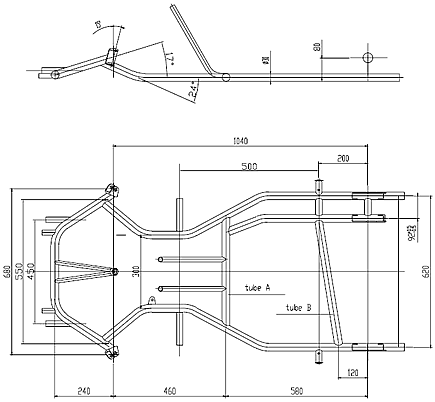

- Tan pocas cosas a considerar, primera vía y la base de la rueda deban ser aproximadamente igual a la de un kart de carrera, base de la rueda así 1040mm, y alrededor de 680mm entre el rey de los pernos. Esto nos dará el mejor manejo de kart, kart de carrera la mayoría están bastante cerca de ese tamaño.
- Las ruedas delanteras necesitan espacio para moverse como dirigen, no quieren un neumático en el marco.
- Curva múltiples son difíciles de hacer a fin de mantener el marco de un simple como sea posible
- La parte trasera una es probable doblar si los rodamientos están muy lejos de las ruedas, hacer el marco ancho en la parte posterior.
- Motores de cuatro tiempos a más motores de kart de carrera y son difíciles de encajar en el kart
- La cadena tiene que ser capaz de ajustarse
- El resto del diseño usted tan larga como todo encaja (incluyendo el conductor) y el kart se ve bien el resto de las mediciones no son tan importante en esta etapa

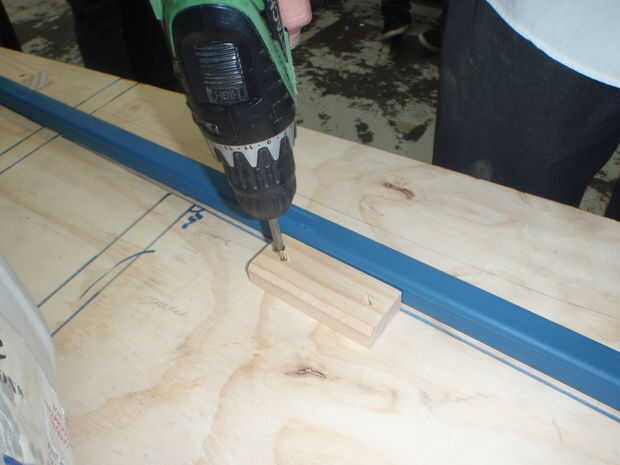

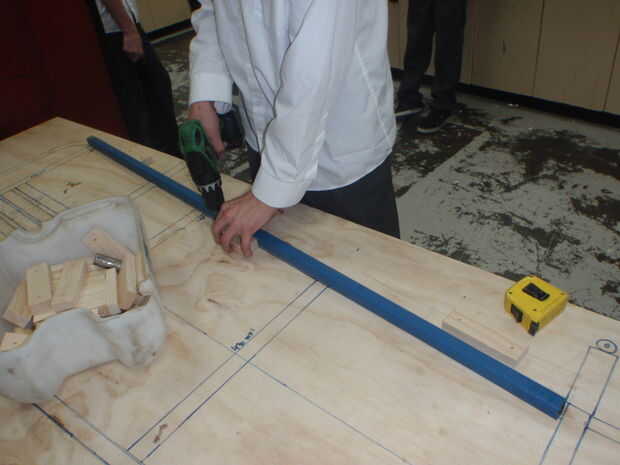

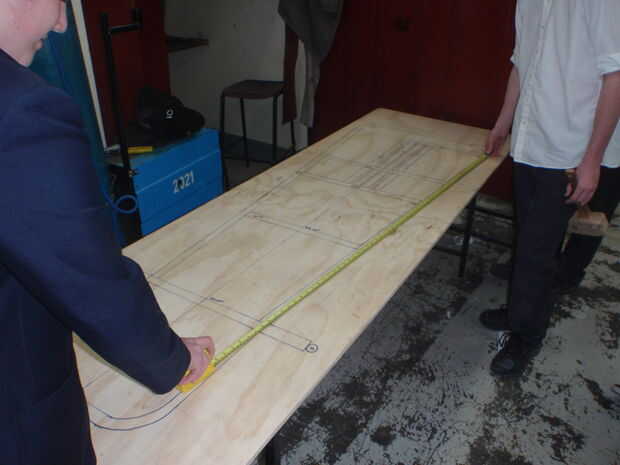

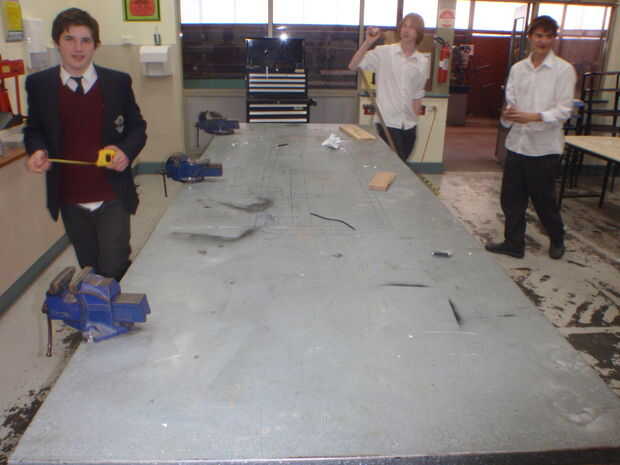

- Es útil dibujar todo tamaño completo en una mesa de trabajo y establecer todas las parte y conductor hacia fuera así que puede tipo de "unirse a los puntos"

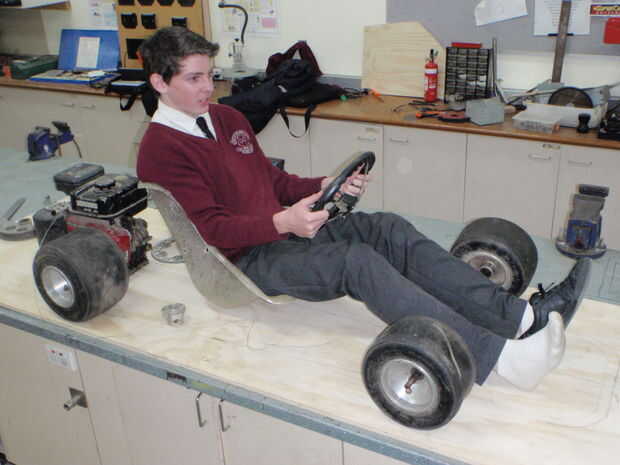

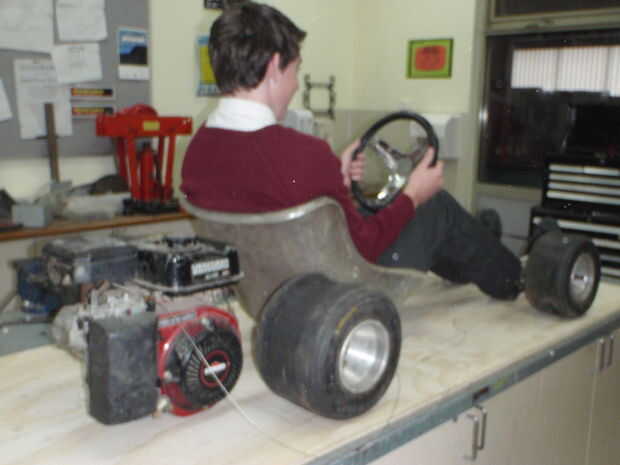

- El conductor es la parte más importante, por lo que el puesto de conducción debe ser cómodo y la parte superior del volante en altura de los hombros brazos y piernas ligeramente flexionadas
- Los ángulos de giro tienen que ser correcto pero más sobre esto más adelante.
