Paso 4: Marco plantilla
La plantilla para el marco es muy importante, tiene todas las partes de su estructura por lo que no se mueven y mantiene cada cosa plana, recta y cuadrada.
Afortunadamente un jig no es hasta difícil de hacer, sólo necesitas una hoja de madera contrachapada o MDF, algunos pequeños bloques de madera y unos tornillos.

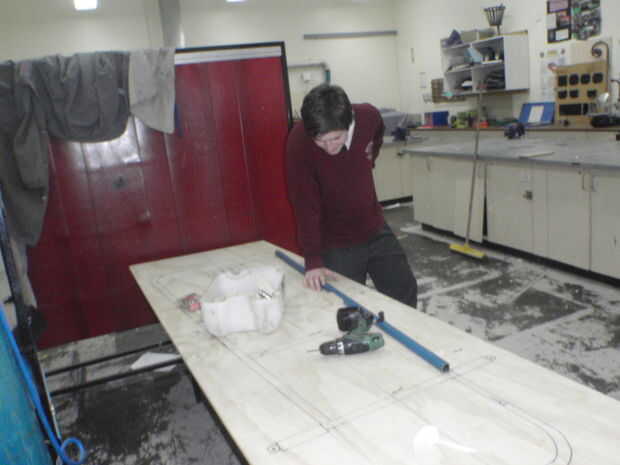

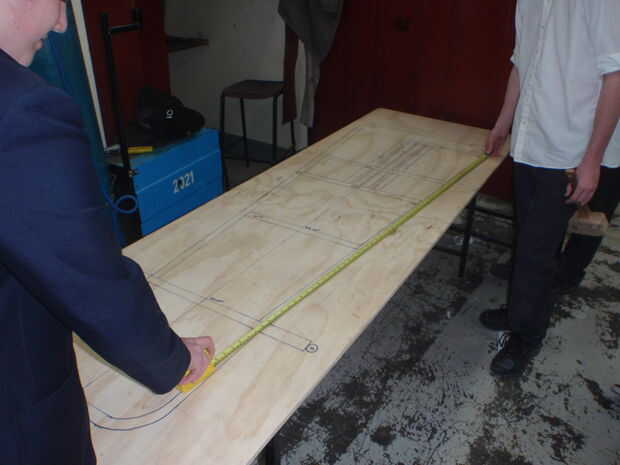

- Empezar por trazar una línea de centro por el medio de la hoja y utilizar esa línea para todas sus medidas y ángulos.

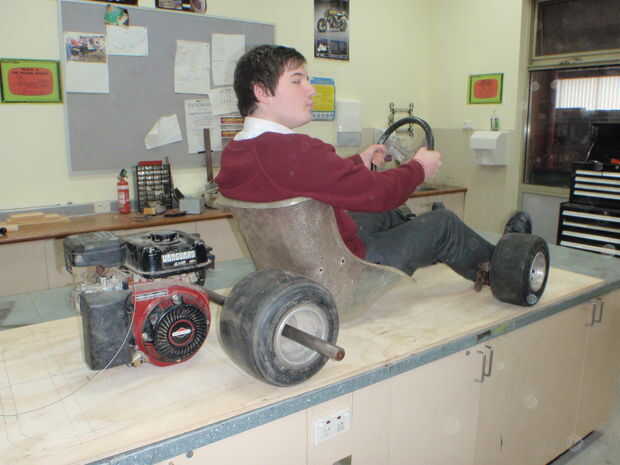

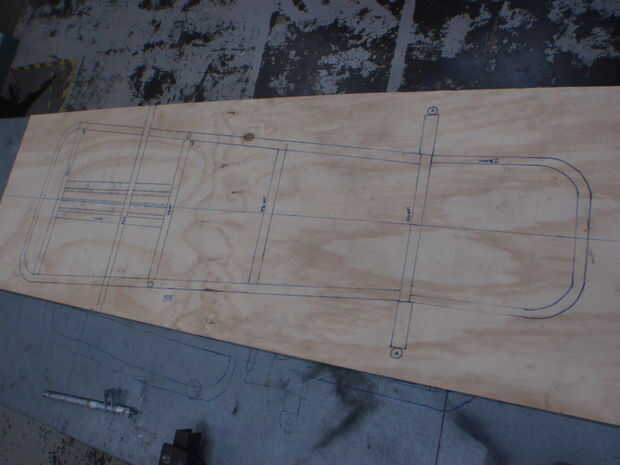

- Dibujar el tamaño completo del marco de kart y poner su motor, asientos, ejes, pedales y conductor en el tablero para comprobar que todo va a encajar.
- Su mucho más fácil cambiar el dibujo, ahora que cambie el marco más tarde.

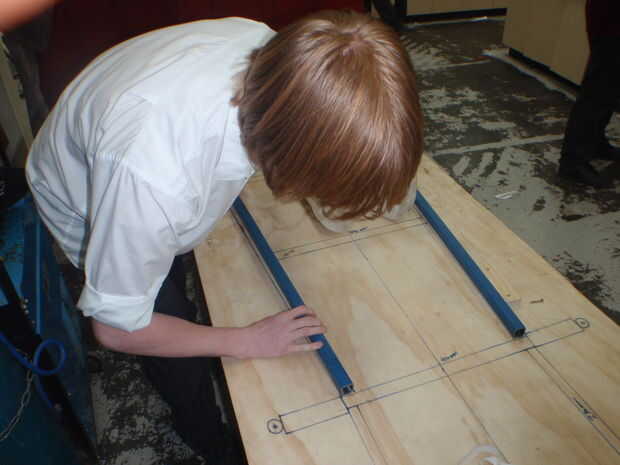

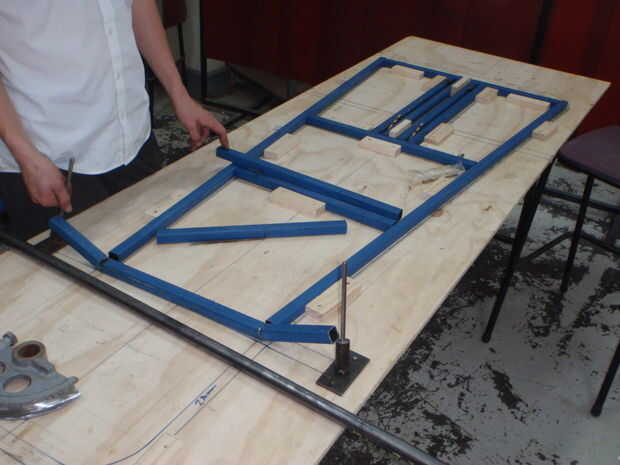

- Una vez que han comprobado y revisar que el dibujo es correcto, puede comenzar cortar acero y colocación en la parte superior del dibujo.

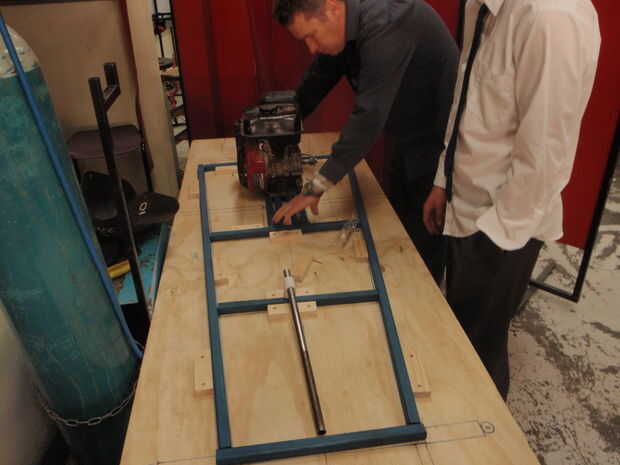

- Hemos decidido poner el motor detrás del eje trasero que es un diseño inusual pero funciona muy bien
- El montaje de motor se puede hacer con cuatro tubos cuadrados de 30mm. Utilizamos cuatro taladros de 9mm como espacios para que el motor tornillos deslizante entre los tubos.

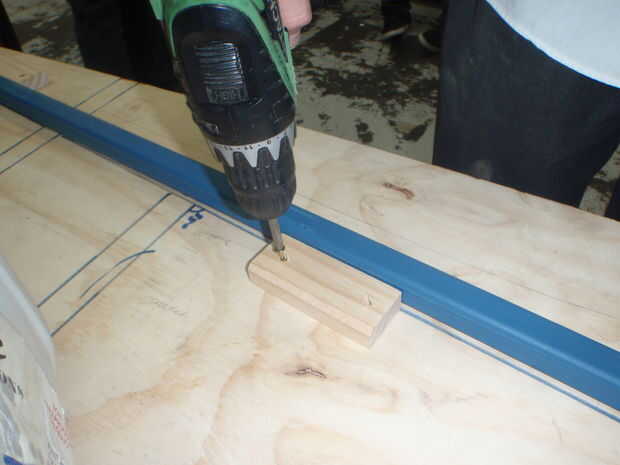

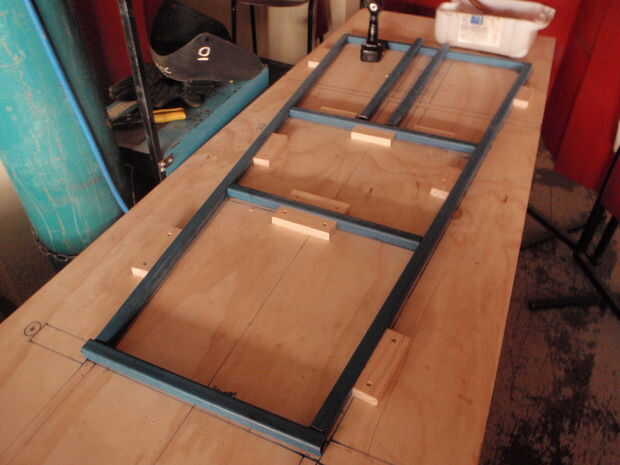

- Es muy importante para luego bloquear cada pieza en su lugar con tres bloques de madera por lo que pueden tomar las medidas exactas para cortar otras partes. Esto es especialmente útil si tienes varias personas trabajando en el proyecto, como puede ver lo que le falta y una medida rápida y pueden desaparecer y cortar esa parte
