Cómo diseño e impresión 3D una válvula unidireccional. (1 / 5 paso)

Paso 1: Diseño de la válvula

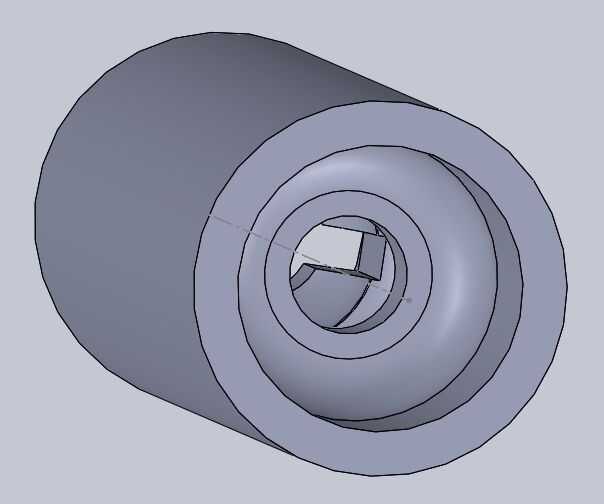

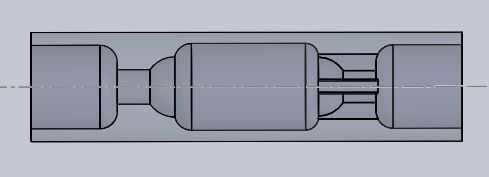

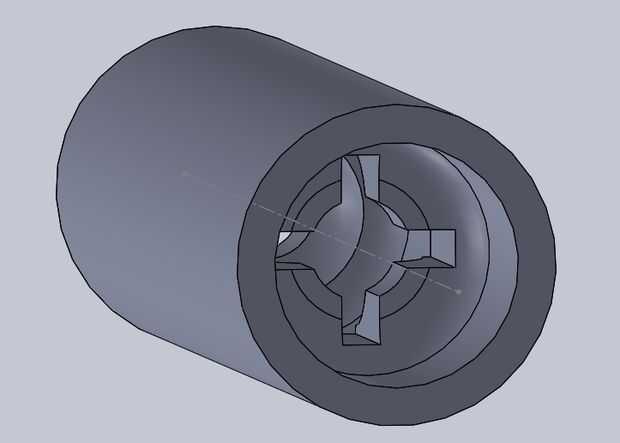

Así que, básicamente, empiezo con un tubo hueco que se estrecha hecho en ambos extremos en las tazas pequeñas con un agujero a través de ellos. Uno de los extremos tendrá un extra X corte en forma que permite el flujo incluso si el rodamiento de bolitas es empujado en esa dirección. El tamaño de las copas debe ser ligeramente más grande que el rodamiento se acerca de 0.5-2 mm dependiendo de la exactitud de su impresora.

También el tubo reside el cojinete de bolas debe ser ligeramente más grande que las "tazas" porque aire/agua debe ser capaz de fluir el rodamiento y el rodamiento de bolitas sí mismo debe ser capaz de moverse libremente entre los dos extremos. Finalmente usted también querrá filete el interior para que el rodamiento de bolitas si empuja en cualquier dirección por un cambio en el flujo se asentará inmediatamente en una de las "copas".
