Cómo diseño e impresión 3D una válvula unidireccional. (5 / 5 paso)

Paso 5: Funcionalidad dulce!

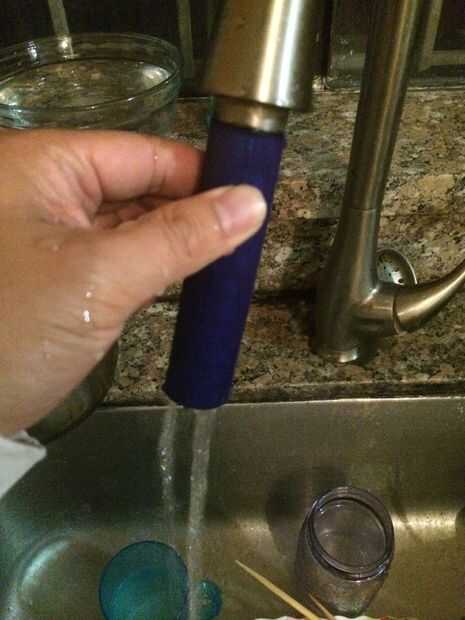

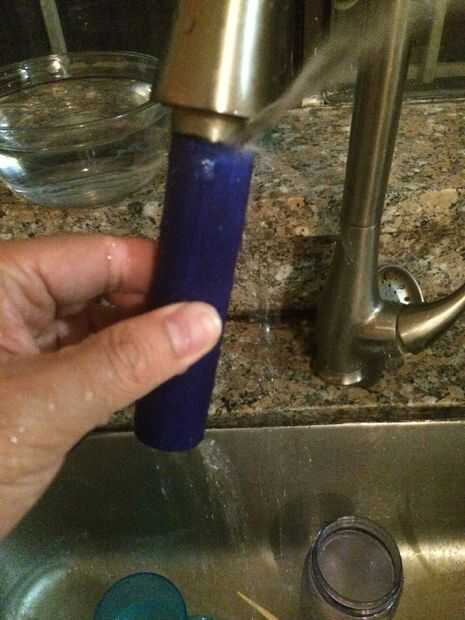

Aquí es! He probado usando mi grifo por encenderla y dejar la presión del agua la misma. Como se puede ver con la primera imagen, agota el agua muy suavemente. Pero cuando voltee hacia el otro lado, hay una cantidad significativamente mayor de la presión trasera, me rocía todo en realidad. No es una válvula unidireccional perfecta, debido principalmente a la impresora de estilo de la FDM y la separación de 2 mm para el rodamiento de bolitas. Pero si tuvieras una impresora mejor que proporciona una superficie más suave acabado, mayor precisión y fácil de quitar ayudas, usted podría conseguir una válvula unidireccional de muy alta calidad de este diseño.

Yo también he provisto el archivo STL en caso desea omitir la parte cadding o tener una mirada más cercana en el diseño. Ambos extremos son una pulgada de diámetro. ¡Que te diviertas!
