Paso 2: A partir de la disposición del patrón
En primer lugar necesitaba los tamaños de los tubos. La longitud no es importante pero lo importante es el diámetro de la tubería. El tubo inferior del cemento y el mayor de los dos tiene un diámetro exterior de 23 1/4"(23,25"). El tubo superior es de polietileno de alta densidad que se debe extender desde la parte superior de la inferior en un ángulo de 90 grados hacia arriba es el corrugado en el exterior, pero suave en el interior. Esto significó que no fiable diseño las mediciones en el exterior pero podría hacerlo en el interior, por lo que se utilizó la medición interior 21 pulgadas (21,00 pulgadas).
Desde el borde interior de la tubería de polietileno de alta densidad para mantener el cemento mojado en hasta que se curó el importante contacto entre los dos tubos de no es preciso preocuparse por el ángulo de corte mucho como si fuese necesario que la pared del tubo entero fue necesaria estar en contacto con la superficie de acoplamiento del tubo inferior a conectarlos correctamente.
La escala del plano dependerá de su área de trabajo. Si haces esto en un equipo entonces no siempre importa ya que cosas pueden escalarlos disminuir y trasladar, pero si estás en el papel el tamaño del papel, el tamaño total de lo que está trabajando en el mundo real, y por dónde comenzar su dibujo afectará su escala. En este ejemplo encajaría en el papel de la impresora estándar a escala 1/4". Todo esto forma parte de la disposición básica de una clase de redacción, así que no voy a entrar en todo eso aquí.

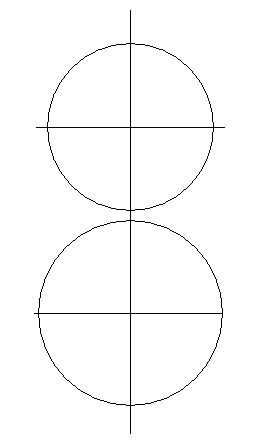

Establecer una línea vertical en el área de trabajo a 90 grados. En la mitad inferior dibuja una segunda línea más corta que se intersecan el primero a 0 grados. Utilice esta intersección como punto central y dibuja un círculo para representar el borde exterior de la tubería de cemento más grandes con un diámetro de 23,25". A la derecha de esta será el área donde se distribuirán el patrón y fueron más que su medición se harán para establecer el patrón. (* Esta línea intersección inferior no es realmente necesario a menos que el programa requiere de círculos o desea usarla como referencia.)
La medida primera línea vertical la distancia de la mitad del diámetro de la tubería superior plus. 25" y dibuja otra corta línea de intersección de la vertical en 0 grados. Utilice esta intersección como punto central y dibuja un círculo para representar el borde interno de la tubería superior con un diámetro de 21,00". La. 25" espacio es preferencia personal en este ejemplo, usted puede hacer más grande o más pequeño. Mina de esta manera darme espacio para trabajar y hacer posible ver las diferentes líneas por venir claramente.

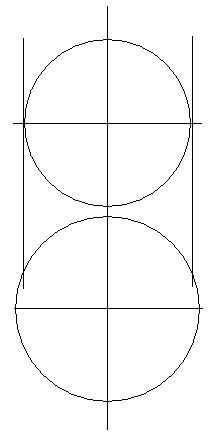

Dibuja dos líneas verticales más en 90 grados hacia abajo de los bordes exteriores del círculo superior, o tangente al borde exterior del círculo superior, abajo para intersecar el círculo inferior. El arco del círculo menor entre estas dos líneas es donde el tubo superior pondremos en contacto con una inferior. Sólo asegúrese de que la línea vertical central y estas dos líneas son todos paralelas entre sí.

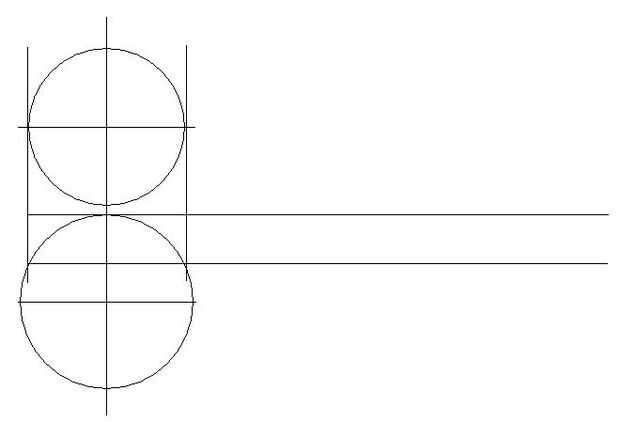

Con las intersecciones de estas dos líneas y el círculo inferior extendiéndose lejos hacia la derecha de los círculos y desde el borde superior, una línea tangente, de la parte superior del círculo inferior lejos hacia fuera hacia la derecha. Estas son la línea base o parte inferior y superior del patrón de corte.
