Paso 5: Hacer la ola
Hasta este punto usted sólo utilizan el dibujo para establecer los puntos de altura y marcador por lo que se puede dibujar la línea de corte real. Esto es donde realmente nos basaremos en la línea de corte.
A partir del punto 0 trazar una línea desde donde está en la línea más baja hasta el donde la línea vertical cruza la línea superior al más bajo, luego de aquél a donde la línea vertical cruza la línea por encima de aquél. Esto continúa hasta que se conecta cada uno a uno después de él llegar a la línea horizontal superior, luego a la línea más baja, entonces todo repite uno mismo hasta llegar al final. Si haciendo mi mano puede utilizar una curva francesa tres del punto de intersección de conexión a la vez para hacerlo menos inclinado y más fluir. Si tienes un buen programa debe tener una función de línea curva.

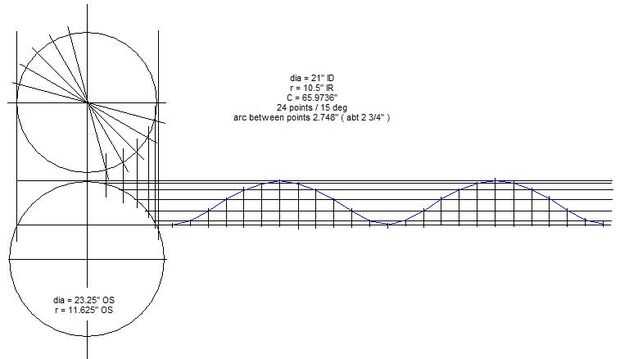

En la mía lo hice con un color diferente así que realmente está parado hacia fuera. Una vez que llegado el final de que esta línea debería parecerse a una onda o de onda. Puedes ver la línea de corte se verá como trazado de planos. Si no es demasiado grande el tamaño de lo que se trabaja en realidad puede dibujar esto tamaño completo abordo algunos cartulina o afiche para ser utilizado como plantilla para dibujar la línea de corte en la tubería.

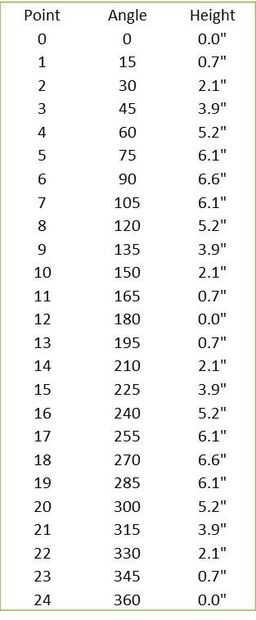

Si es mayor de lo que podría hacerse por plantilla puede utilizar las medidas de un dibujo correctamente escalados para presentar en la tubería a cortar. Simplemente mida cada línea desde la línea de base hasta donde intersecta la línea superior individual y registre la escala del mundo real en una tabla para cada punto del plano. La tabla incluye es las medidas que tengo de este programa. No es exactamente alta tolerancia cabe pero me puede llegar lo suficientemente cerca para tener cemento o soldar.
