Paso 2: Cómo construir el circuito:

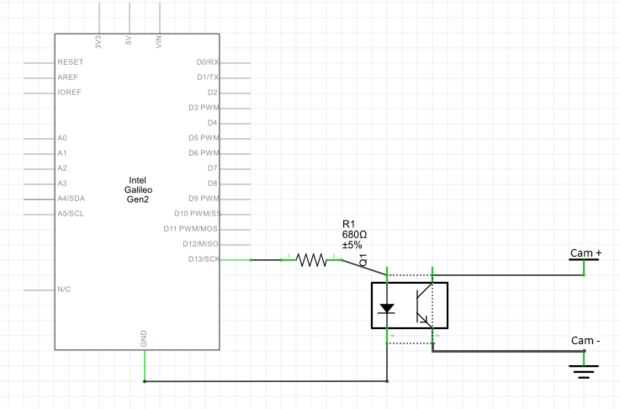

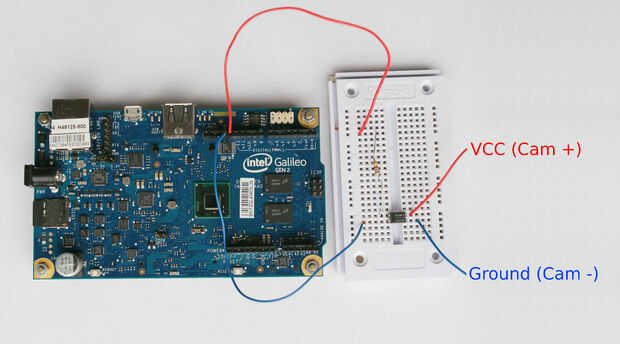

Para construir el circuito es necesario conectar los cables como se muestra en las fotos anteriores.

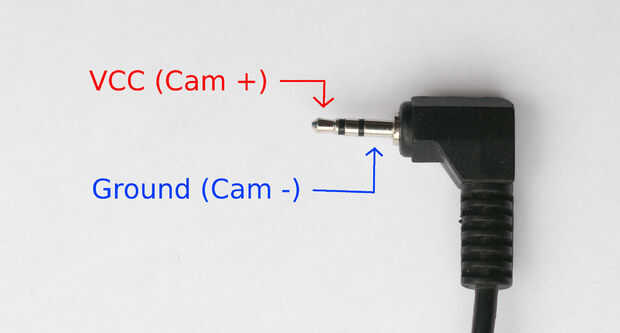

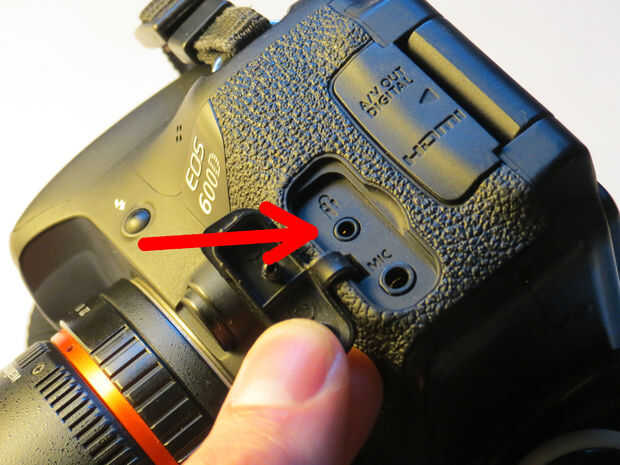

Para activar la cámara, sólo tenemos que conectar los 2, 5mm jack en la cámara. La cámara se activará si se conecta el contacto más externo a uno interno (como se muestra en la imagen, marcada con Cam + y Cam-).
El Opto-aislador se conectará con la resistencia de un lado al pin 13 y GND a la Junta de Galileo y en el otro lado a los 2, 5mm conector. Si nosotros ahora poder pin 13 de la Junta, se conectará el Opto-aislador Cam + y Cam - y la cámara actuará como si el disparador. Por lo tanto, si fijamos la cámara en modo manual y la exposición a la lámpara incluso podemos controlar la velocidad de obturación alimentando pin 13 por cierto tiempo. Si no desea controlar la velocidad de obturación, podemos utilizar a modo manual y una exposición fija. Generalmente el modo manual es una buena idea para asegurar un vídeo libre de parpadeo al final. Si tenemos que cambiar las condiciones de luz (por ejemplo, en el amanecer y atardecer), podemos utilizar un programa especial sobre el Galileo para adaptar la velocidad de obturación con el tiempo.
