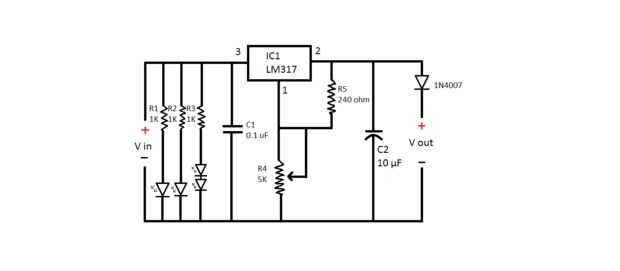

Paso 6: Hacer el circuito
Cuando la electricidad fluye en el circuito, puede aumentar la tensión mediante el potenciómetro. Así que cuando el potenciómetro se gira al máximo, tienes tensión máxima.

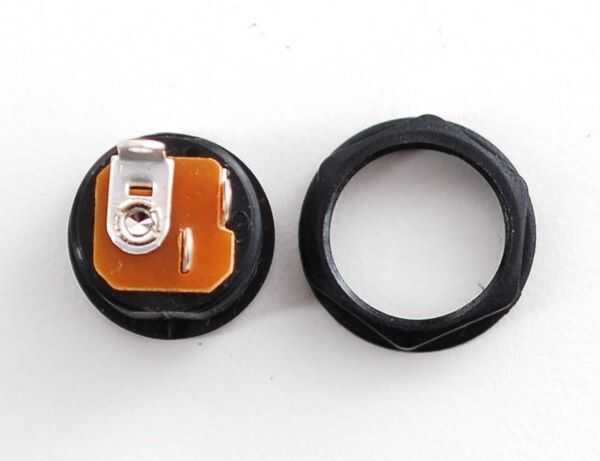

¿Cómo funciona el cañón toma DC?

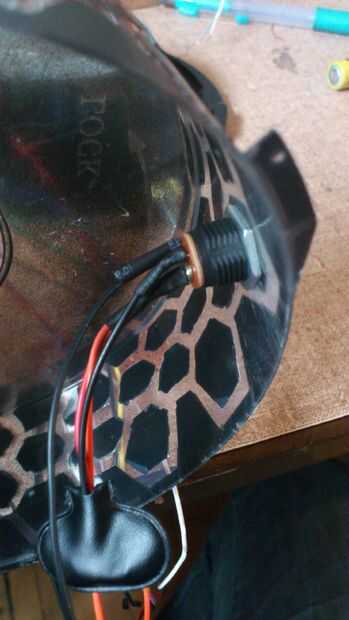

Cuando la alimentación no está conectada, el agitador magnético utiliza la electricidad de la batería, y cuando se conecta la alimentación, va en DC de alimentación. Lo tienes que soldar ambos cables positivo en el gran contacto, es decir el positivo de la batería el positivo desde el circuito, el cable negativo del clip de la batería a un contacto más pequeño y el otro cable negativo al otro cable más pequeño. Para mejor comprensión, voy a mostrar cómo soldar en una foto.
He utilizado un eficiente motor de engranaje, asi no necesitas llevar el potenciómetro al máximo para obtener una alta velocidad.

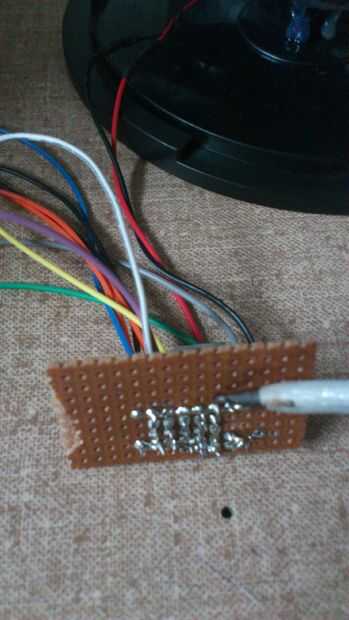

En los extremos de cuatro cables que hace que la relación entre las resistencias de 1K - LED y LED-tierra, soldar los conectores hembra para poder cambiar los dos primeros LEDs.

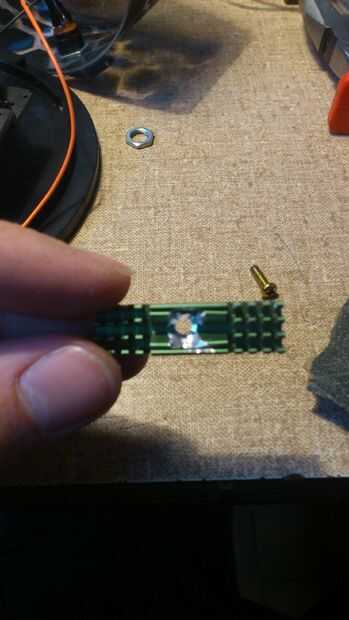

Para enfriar el LM317 en el agitador está trabajando, me puse un pequeño radiador de refrigeración modificado por mi. Fijarlo con un tornillo y una tuerca. Se puede ver a continuación.
