Paso 1: Un circuito de Control posible
Primero algunas ideas generales sobre el circuito de control.
Los requerimientos del circuito de control son simples que necesitamos cargar nuestro condensador estupendo a alrededor de 2 voltios y algo en el rango de 1.9 a 2.2 voltios estaría bien. Más que esto pueden llegar demasiado alto para el mecanismo del reloj y más baja que esto significa no acumular suficiente carga para funcionar el reloj a través de las horas de oscuridad. Idealmente el circuito de control de sí mismo no debe sí mismo consumir energía innecesaria como estamos tratando de buscar cada trozo de energía bajo condiciones de poca luz. Bajo ninguna circunstancia se puede permitir la tensión de elevarse por encima de 2,7 voltios que destruirían el condensador estupendo.

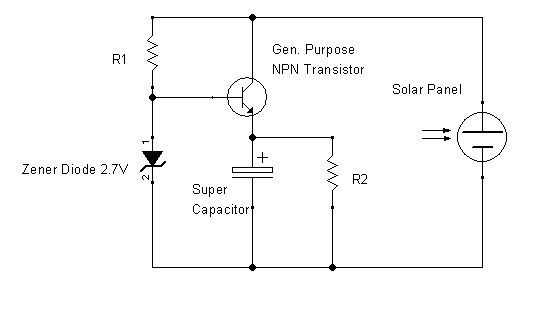

Una solución convencional sería el circuito simple que se muestra en el diagrama que utiliza un transistor NPN como un seguidor de emisor. La tensión en el emisor es menores que en la base 0,7 voltios y puesto que la combinación de resistencia/Zener diodo lugares 2,7 voltios en la base tenemos nuestra salida de 2 voltios en el emisor para cargar el condensador estupendo. R1 establece la situación actual mediante el diodo Zener y R2 representa a algún tipo de carga. Para aquellos dispuestos a experimentar una 2.7 diodo Zener voltios estaría muy bien pero he optado por un sistema un poco más barato que permite un poco de flexibilidad y esto se muestran en el siguiente paso.
