Paso 5: Ejemplo reloj II

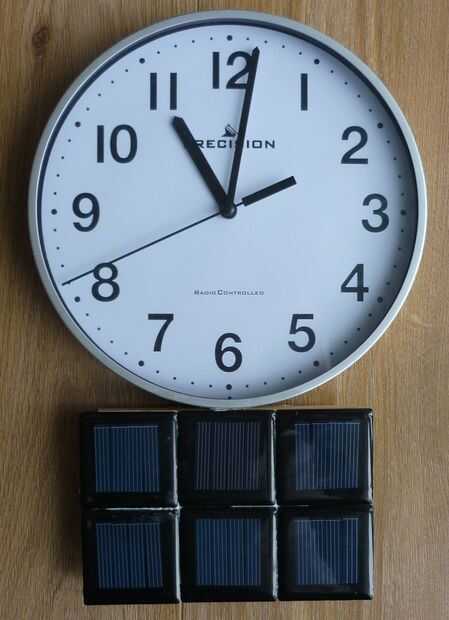

Esta es la última etapa en nuestra progresión lógica con el problema. Se muestra en la segunda imagen es un reloj de pila que recibe una señal de tiempo de radio de onda larga desde el transmisor MSF 60kHz a Anthorn en el Reino Unido. Estas señales se transmiten en muchas partes pobladas del mundo, por ejemplo WWVB en Colorado USA en 60 kilociclos y DCF77 en Frankfurt am Main en Alemania en 77,5 kHz. Tienes que estar en rango de un transmisor para esta etapa de trabajo.

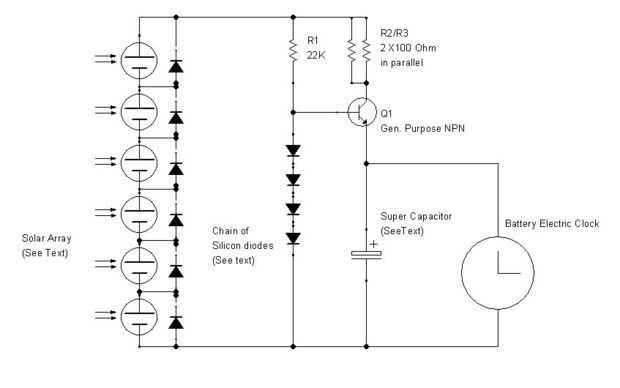

La primera imagen muestra el diagrama del circuito. Nota que aquí tenemos seis células solares otra vez pero que están conectadas en serie y diodos de derivación están conectados a través de cada célula solar--en retrospectiva estos diodos probablemente no son necesarios. No puedo decir si es mejor tener 6 celdas en serie o en dos lotes de tres en paralelo pero puede haber alguna ventaja a los seis en la serie cuando la fuente de luz es muy baja. El circuito regulador copes bien incluso cuando recibe el completos 12 voltios a pleno sol.
Tenga en cuenta que hay sólo cuatro diodos en el circuito base del transistor regulador Q1 y esto es porque es necesario reducir el voltaje de la fuente de alimentación del reloj--este tipo de reloj tiene considerable contenido electrónico y demasiada tensión puede hacer que la operación de reloj errático en contraste con la robustez de una traslación.
El condensador estupendo aquí es una friolera 50 faradio y esto ayudará el reloj frente a períodos de tiempo aburridos puesto que estamos utilizando un voltaje reducido y el condensador no se carga hasta el momento.

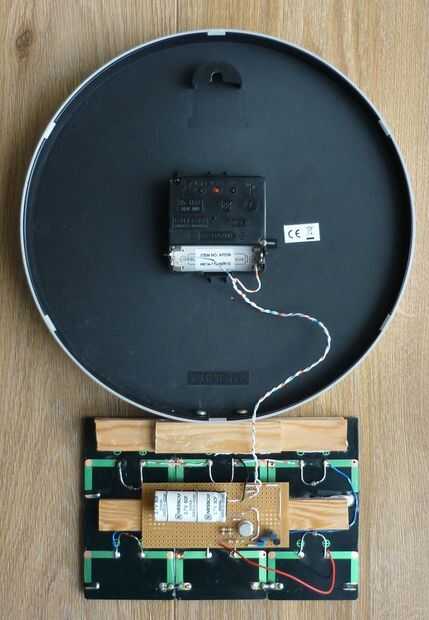

La tercera foto muestra la construcción en la parte trasera del reloj que, en este caso, presenta cierta dificultad en que hay poco espacio para la electrónica. El circuito está montado en Veroboard pegado a la parte posterior de la matriz de célula solar que a su vez se une al reloj con los tornillos después de la perforación--todo depende del reloj y se necesita flexibilidad.

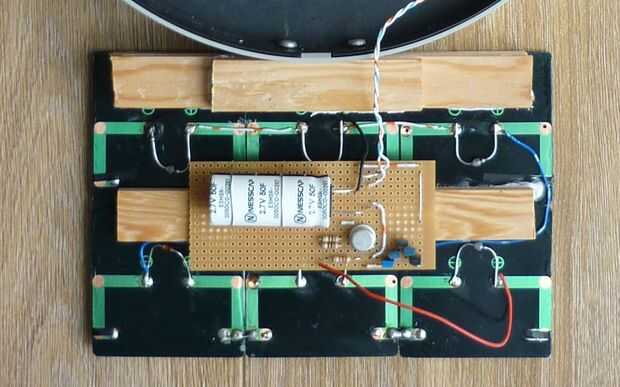

La cuarta foto muestra el conjunto de sub en primer plano. Cinco diodos están a la vista pero uno de ellos se pone en cortocircuito hacia fuera.

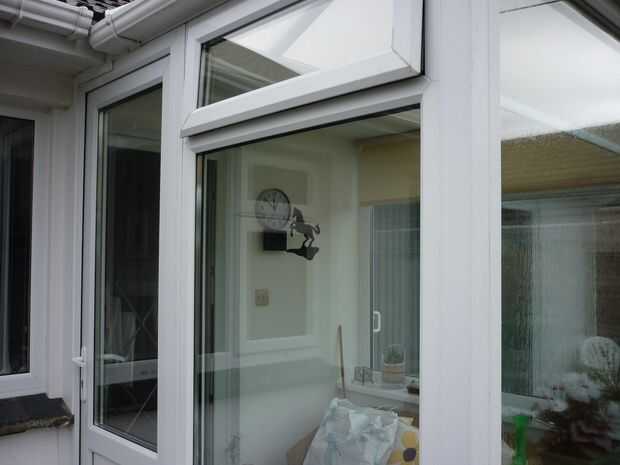

La última foto muestra el reloj en un pequeño porche/jardín de invierno que tenemos en la parte trasera de nuestra casa. El reloj es visible alrededor de nuestro jardín y, puesto que es preciso en segundo lugar, fácilmente accesible como nuestro reloj principal de la casa. Trabaja alrededor del año lidiando automáticamente con resorte hacia delante y caer de nuevo y puede quedarse Dónde está desatendida hasta que es hora de redecorar o moverse de casa!
