Paso 7: La última palabra, usando una célula muerta alcalina
Tengo a propio hasta cierta vergüenza aquí y admitir que tuve que editar este paso el 18 de mayo de 2016. La idea original de simplemente sustituir una célula alcalina del AA de la celda de hidruro metálico de níquel en los pasos anteriores demostró gran promesa pero la tensión aumentando constantemente a 1,8 voltios o así que dio lugar a una fuga muy sucia después de la operación de seis semanas. Creo que no me han solucionado el problema a costa de un ligero aumento en complejidad.
Hay algunos leve controversia sobre si puede cargar las pilas alcalinas normales o si debe hacerlo. Un consenso razonable podría ser que se puede hasta un punto. Las demandas del movimiento de reloj de batería son tan pequeñas que el 'extent' podría ser más que suficiente para nuestro propósito. Lo que debemos hacer es carga la célula del AA del flotador y permita que el voltaje superar la tensión normal de trabajo ya que esto puede causar fugas.

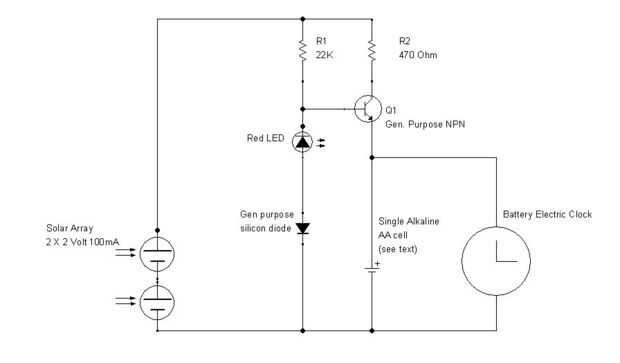

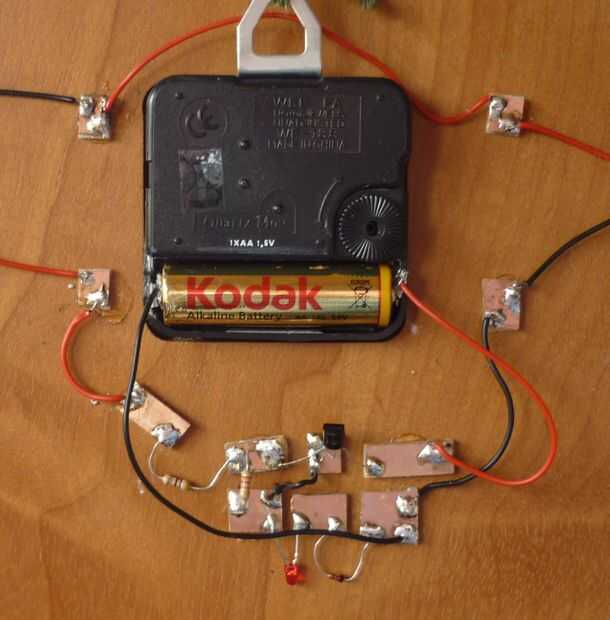

Todo lo que tenemos que hacer para probar la idea es sacar la batería de hidruro metálico de níquel del proyecto hasta el momento y sustituir una célula alcalina para el níquel/hidruro metálico uno. Sin embargo, debemos tomar medidas para limitar la tensión a la célula alcalina voltaje de 1,5 voltios y esto de trabajo requiere el circuito de carga que se muestra en el diagrama anterior. Arriba se muestra también una imagen de la construcción.
La célula alcalina se coloca ahora en el circuito de emisor de un transistor NPN de propósito general, utilicé un 2N3904. El circuito de base consiste en un resistor k 22 alimentación luz roja emisión de diodo (LED) y un diodo de silicio de uso general en serie. Esto pone una tensión de unos 2,05 voltios en la base del transistor que resulta en alrededor de 1,45 Volts en el emisor y a través de la célula del AA. La célula es simplemente se mantienen en su voltaje de trabajo normal con el reloj teniendo muy poca energía de la batería y el circuito solar que alimentan muy poco, allí no participa ningún elemento de flotación de carga.
Esta última sección es mucho para experimentadores entusiastas y sin reclamar. Una batería descargada puede durar a largo plazo en lugar de una celda recargable adecuada--no sé.
