Cómo el control de LED con el proceso y Arduino (2 / 5 paso)

Paso 2: El código

Esta fue la parte más difícil para mí.  Siempre he sido un tipo de hardware en lugar de un tipo de software, por lo que recurrí a internet.  el primer lugar que miré fue la sección de referencia de Processing.org y Arduino.cc, ha pasado mucho tiempo y consideración en el desarrollo de estos sitios y aplaudo el esfuerzo, valió la pena!  Toda la información básica que necesitaba estaba allí pero que estaba teniendo un momento muy difícil conseguir que todos a trabajar.  Así que recurrí a este tutorial para configurarme recto.  Francesco ha creado un estupendo tutorial sobre procesamiento de comunicación serial y Arduino.

Una vez que lo tiene todo para trabajar, es realmente muy simple.  Básicamente el código de procesamiento será de configuración como esta:

Import processing.serial.*;

Serie myPort;

void setup() {}
println(serial.List());
myPort = serie nueva (este, Serial.list() [* X *], 9600);
myPort.buffer(1);
tamaño (400, 400);

void draw() {}
Aquí va el código
}

Cuando se configura el código Asegúrese de que su Arduino está conectado a su puerto serial.  Esto es importante porque el código está intentando apuntar a arduino específico que está utilizando.  Ejecutar el código y mira la lista que se mostrará en la parte inferior de la ventana de procesamiento y cambia la variable en el código que he indicado por el * X * al número del puerto que está conectado el arduino.  Mina fue el tercero en la lista, así que puse 2 en lugar de la * X *.  Tenga en cuenta que la lista se muestra como las entradas de la matriz, esto significa que la primera posición se indica como 0 no 1.

El código de Arduino es aún más sencillo de configurar:

void setup() {}
Serial.Begin(9600);
}

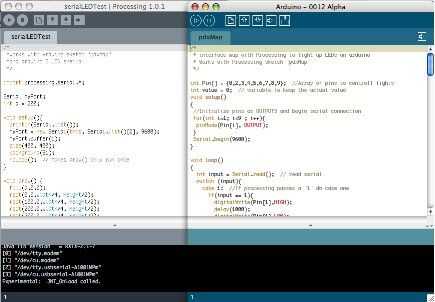

He publicado los códigos terminados para que usted pueda tomar y modificar y jugar con.  El arduino se guarda como pdxMap.pde y el código de procesamiento se guarda como serialLEDTest.pde
