Cómo encontrar el primario y las bobinas del secundarias de un transformador FlyBack (1 / 3 paso)

Paso 1: ¿Cómo encontrar la conexión de clavija de V 0 de la bobina secundaria?

Con un ohmímetro digital común es imposible encontrar el pinout de la bobina secundaria porque su resistencia es mucho demasiado alto. El alto voltaje principal de salida es fácil de encontrar: este es el cable rojo grande con la taza de la succión, pero usted necesita encontrar el pin V 0 de la bobina secundaria del transformador flyback. Por lo tanto, te doy un método simple para encontrar este pin 0v:

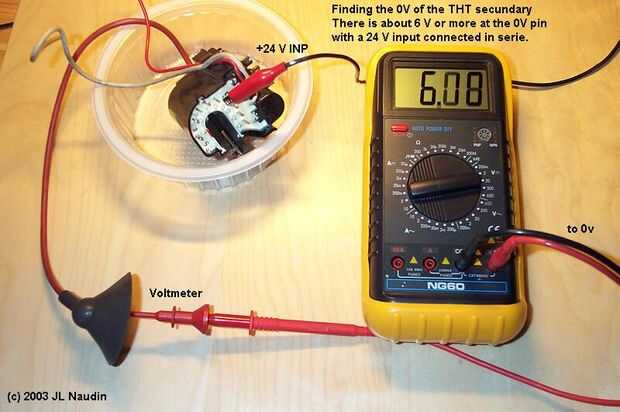

una) necesita una fuente de alimentación 24 V DC y un voltímetro digital en el rango de 20 V. Conectar el + entrada de su voltímetro para el enchufe de salida THT (en la taza de la succión) y el (-) a 0V de la fuente de alimentación. Entonces, con el + 24V salida de tu fuente de alimentación, prueba cada pin de su transformador flyback. Cuando se mide un voltaje entre 5 y 10 V han encontrado el pin V 0 de su bobina secundaria. Esto es muy simple... Mira el esquema y la foto de abajo:
