Paso 2: Ley de Ohm
Ley de Ohm se hace de 3 ecuaciones que establece la relación entre corriente, voltaje y resistencia.
V = Voltaje
I = corriente
R = resistencia
V = I x R
I = V/R
R = V / I

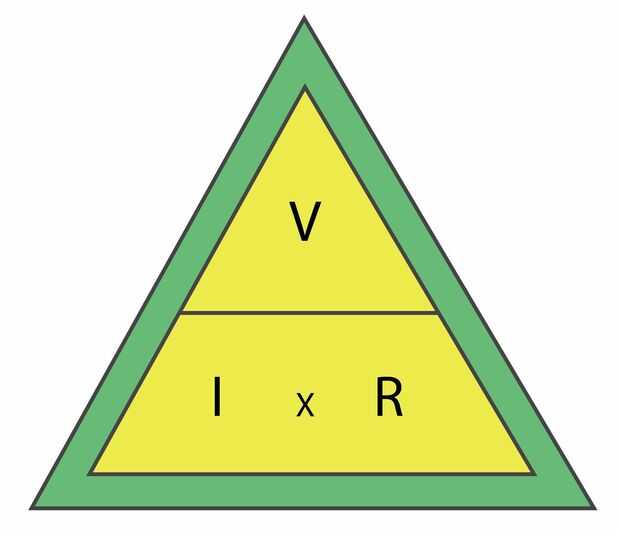

El diagrama del triángulo es un fácil recordatorio visual de las ecuaciones. así es cómo funciona.
- Voltaje es en la parte superior, por encima de la línea divisoria
- Resistencia y la corriente está por debajo de la línea divisoria y haz multiplicado
- Cubrir lo que quieres saber y leer lo que queda

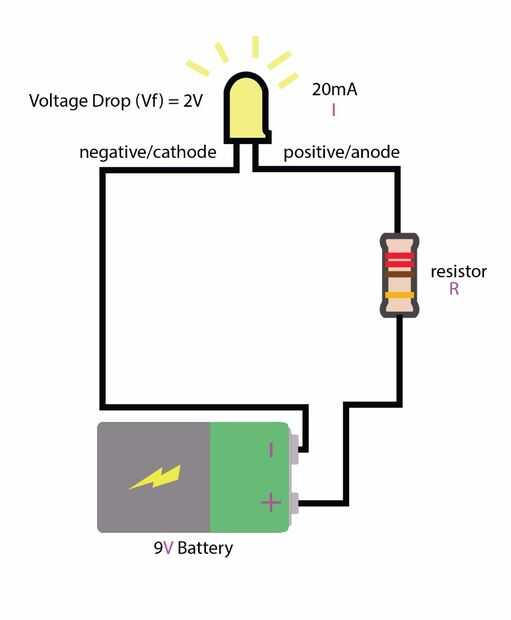

Una forma común de utilizar la ley de Ohm es encontrar un valor de un resistor limitador actual. Por ejemplo, desea instalar un LED indicador en el nuevo pedal de guitarra que acabo de recibir. Circuito se verá algo como la anterior.
LED tiene un voltaje y una corriente nominal. La tensión nominal es cuánto el LED va a usar o "drop", esto puede ser anotado por diversas abreviaturas, como Vf (tensión directa de significado). El voltaje de caída puede variar desde 1.8-3.3 voltios, depende del color del LED. Se utiliza en el circuito de ejemplo aquí es el típico voltaje de 2V delantero y corriente de 20 mA.
No podemos conectar la batería de 9V directamente a lo LED sin él quema hacia arriba y afuera. Necesitamos una resistencia para resistir el poder. Es donde entra la ley de Ohm.
Primero, restamos 2V (caída de voltaje de lo LED) de 9V a 7V.
Ahora sabemos que necesitamos la resistencia a tomar 7 voltios, dejando 2 para el LED. De la corriente de LED, sabemos que nuestro actual valor a utilizar es de 20 mA. Para poder utilizar esto en la ecuación, tenemos que encubierta miliamperios a amperios: 20 mA se convierte en.02 amperios.
R = 7(volts)/.02(amps)
350 ohmios = 7/.02
Nuestra resistencia debe ser un valor de 350 ohms. Si el resultado no es un valor estándar resistencias vienen en redondear al más cercano.
Utilizar las otras dos ecuaciones para encontrar la corriente que un componente es dibujo o cuánto voltaje algo está cayendo. Como tienes 2 de los valores en cualquier ecuación, se puede determinar el tercero.
