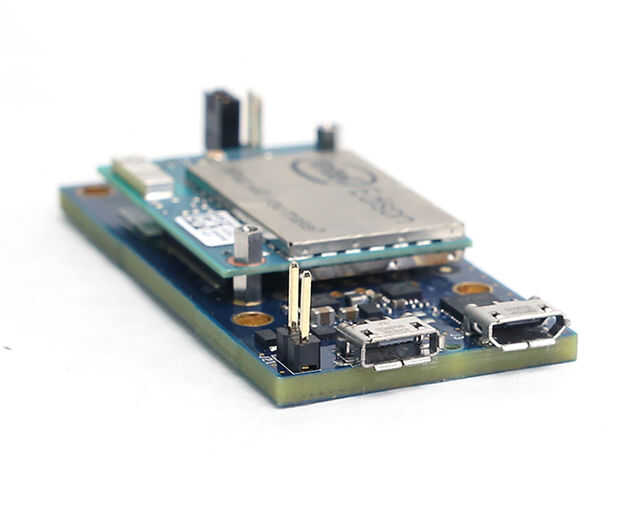

Paso 6: Accionar el Edison: Mini Breakout
Para una explicación definitiva sobre cómo potencia el desbloqueo de Mini tablero de Edison, revisa la guía de Hardware de la placa de Breakout Edison aquí.

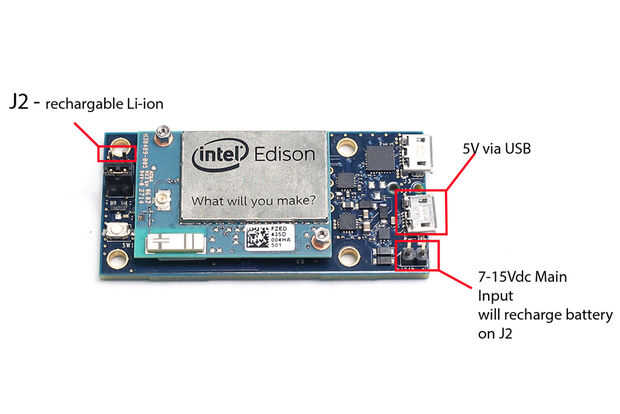

Hay muchas formas de energía a Edison con breakout Mini. Puede conectar una batería de Iones de litio recargable, con un termistor o sin. Si es sin, consulta el apartado 2.1 de la guía de hardware.

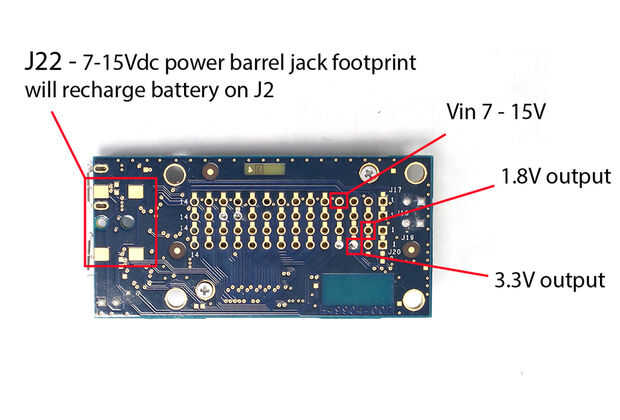

Hay una entrada de alimentación principal que puede tomar 7 - 15Vdc y una huella de un cañón de 2,5 mm enchufede soldadura. Estas dos fuentes de alimentación para el circuito de carga que se carga los iones de litio en un 4.2V tipo. El sistema de Edison funciona entre 3.15V - 4.5V, sensores de funcionamiento análogos, el voltaje de referencia alto será 4.5V, ser consciente de ello durante la calibración.
