Paso 7: Encender la Edison: Breakout de Arduino
Para una explicación definitiva sobre cómo potencia el desbloqueo de Mini tablero de Edison, revisa la guía de la placa de arranque Edison Arduino Hardware aquí.
Si estás familiarizado con el UNO Arduinio, ya reconocerá algunas de las opciones de energía, pero todavía hay algunas diferencias y algunas adiciones para tener en cuenta.
Aquí están algunas características y hechos que he tomado de la guía de hardware y consolidado.
La junta puede ser alimentada a través de:
- Vin, donde energía externa a los 7 - 17Vdc se puede enganchar para arriba. Utilice una fuente que proporciona no más de 1 amperio.
- Conector de alimentación DC de barril que puede tomar 7 - 17Vdc. Utilice un adaptador que proporciona no más de 1 amperio.
-Para aplicaciones de baja potencia (esos escudos escurr 3.3 V) puede conectarse una batería de iones de litio (3.0 a 4.3 Vmax) a J2
-Un cable USB , mediante conector USB micro J16

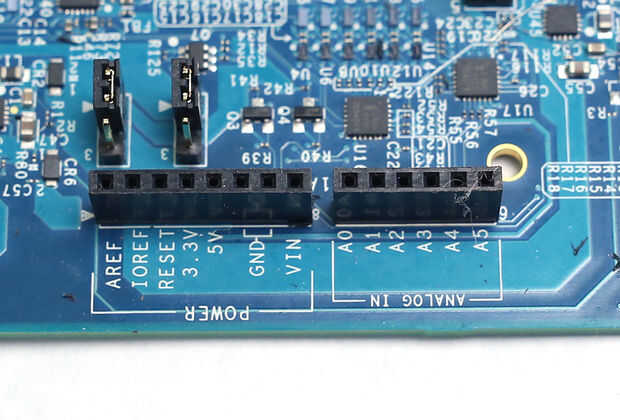

Más características:
-Salida de 3.3V
-Salida de 5V
-Suelo (hay 3 terminales)
- IORef, tensión de referencia. Para cambiar el voltaje de referencia, seleccione 3,3 o 5V con el puente. La posición por defecto es 5V.
- ARef, ADC de voltaje de referencia. Seleccione entre IORef o ARef con puente 8 a bordo.

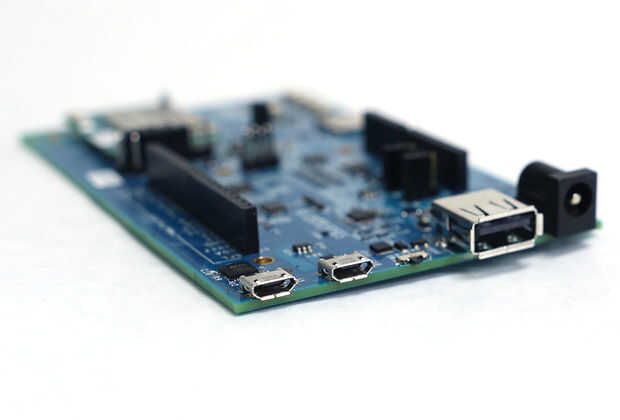

El desglose de Arduino puede ser alimentado a través del pin Vin, vía USB o a través del conector de barril.
