Cómo engañar a tus amigos con un Jammer remoto TV (4 / 6 paso)

Paso 4: Poniendo todo junto

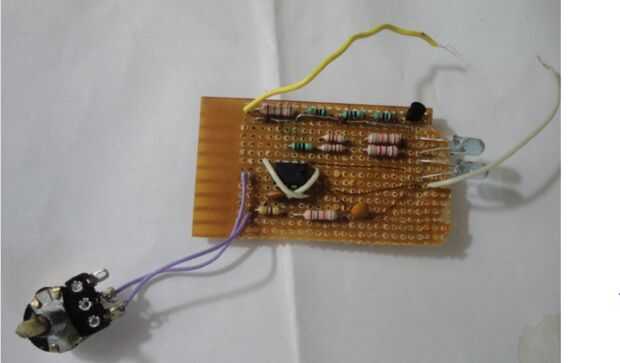

Ahora, todo lo que tienes que hacer es montar todo en el PCB y lo de la soldadura. (ver las imágenes)
También, si no sabes soldar lee esto gran instructable.

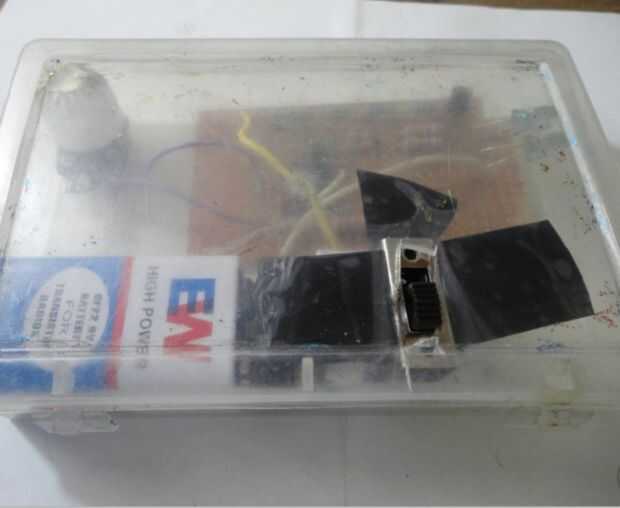

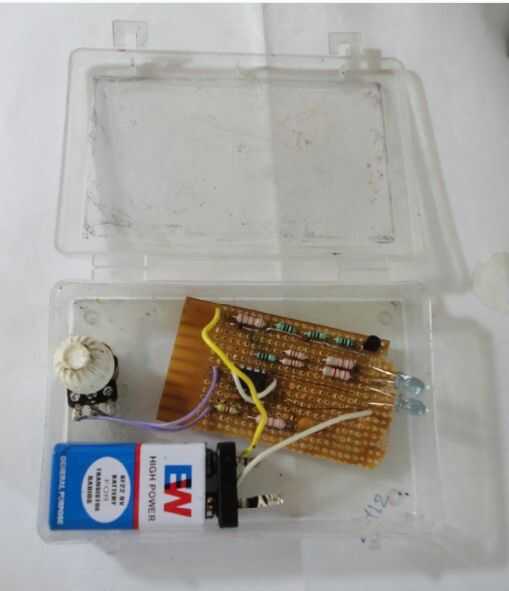

Después de poner todo juntos buscar una pequeña caja de plástico o de cartón en.
Hay algunas cosas que usted debe tener en cuenta al soldar los componentes.

1 el transistor debe soldarse lo antes posible, porque son sensibles al calor. Así, después de soldar el circuito sugiero que deben comprobar si su trabajo o no. (prueba de transistores)

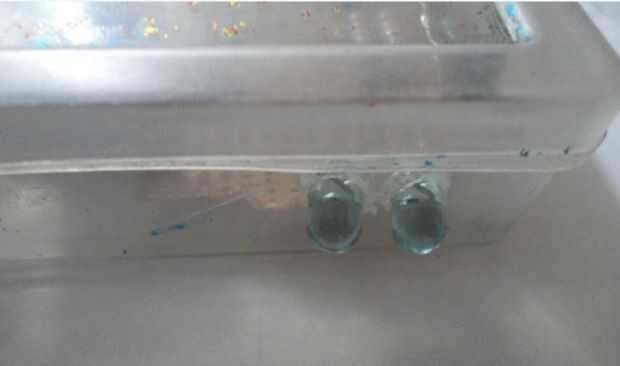

2 lo mismo es cierto para el LED también ya que son muy sensibles al calor. Demasiado calor puede causar daño a ellos y que no funcionen o no dará un rendimiento máximo.

RESOLUCIÓN DE PROBLEMAS

Si haces el circuito y todavía no funciona entonces probablemente no hay nada más frustrante que esto. Así que, aquí hay algunas pautas que usted puede comprobar si el circuito no funciona-

1 la principal razón es conexiones flojas. A veces, las conexiones son débiles y hace que el circuito no trabajar.

2 lo segundo es un cortocircuito. En un intento de hacer el circuito pequeño y compacto puede haber corto circuitos cheque así para ellos.
3 si son nuevos a la electrónica o no tienen mucha experiencia trabajando con ICs que probablemente comprobar los pines del IC si están conectados correctamente.
4 Compruebe si el transistor está bien posicionado. Generalmente, por error conectamos los pines del transistor incorrecto.
5 como dije antes el transistor no funcionen debido a la excesiva heatning. Por lo tanto, comprobar si están trabajando.
6 esta cosa no es tan importante pero Compruebe si los diodos están conectados correctamente es decir, según su polaridad.
7. Si todo está correcto y no hay nada de malo tratar de cambiar los LEDs.
