Paso 7: la caja de Control
La caja de control tendrá una red de interruptores, uno para cada cámara. También contará con 1 interruptor para gobernarlos a todos. En la mayoría de los escenarios tendrás los interruptores individuales de la cámara en la posición on y luego mueva el interruptor principal en y apagado para tomar fotos. Poner un interruptor en cada cámara facilita la depuración de problemas y puede ser utilizado en un número de nuevas formas de crear contenido... y hace su cuadro de control ver realmente... intenso. Además de los interruptores, la caja de control tendrá dos tipos de terminales que le permitirá rápidamente Conecte los cables de la cámara.
Para hacer la caja que necesitas:
-un taladro
-un soldador
-soldadura
-flujo de líquido
-Interruptores SPST (25)
-terminales de alimentación (2)
-canal (4) 6 atornillar en bloques de terminal
-una caja de plástico grande
-trenzados 24 AWG de alambre
-lazos de alambre
-anclas de alambre
-cinta
Estas piezas pueden encontrarse en su ferretería local o shack de radio. Ver lista de materiales en el paso 1 para los enlaces a las partes.

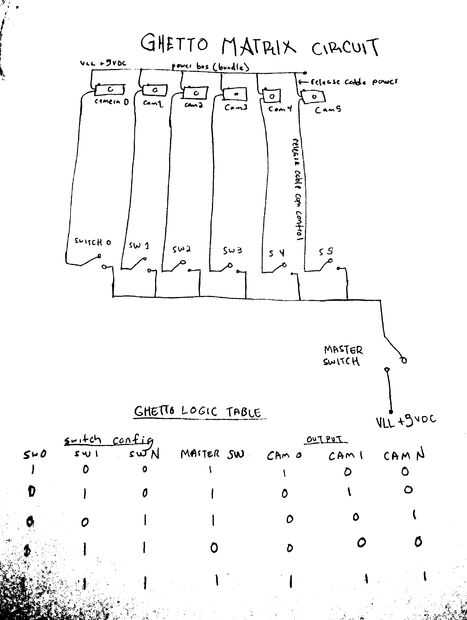

(ver el análisis de una mano alzada [.:.:.] esquema de la tabla lógica detallada circuito y control en las imágenes de abajo)
Paso 1:

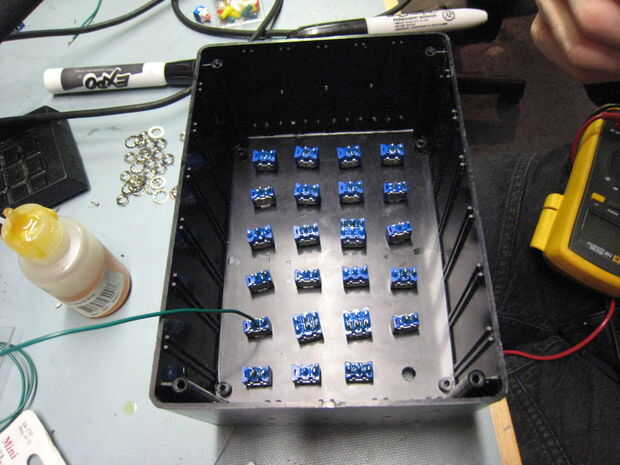

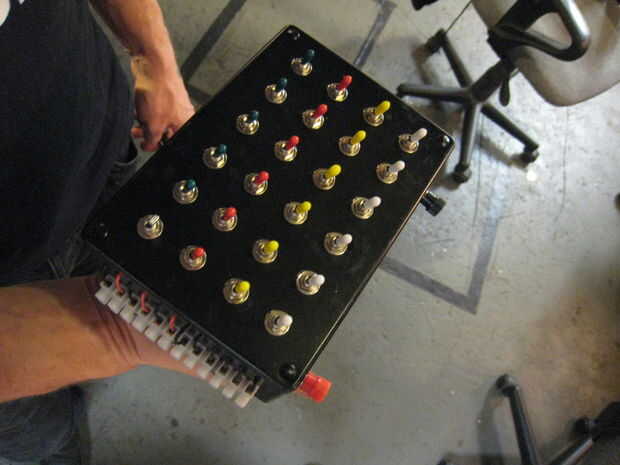

Perforar todos los agujeros necesarios en el cuadro para montar los conmutadores. Se utilizaron 4 filas de 6 interruptores en la cara superior de la caja y un maestro en la parte delantera. Hemos montado dos 6 bloques de terminales en cada lado de la caja (para un total de 24) del canal. Para las conexiones de los bloques de terminales a los interruptores de alimentación hemos perforado 12 pequeños agujeros a cada lado de la caja. Finalmente hemos perforado dos agujeros grandes en el lado de la caja de los terminales de alimentación.
Paso 2:

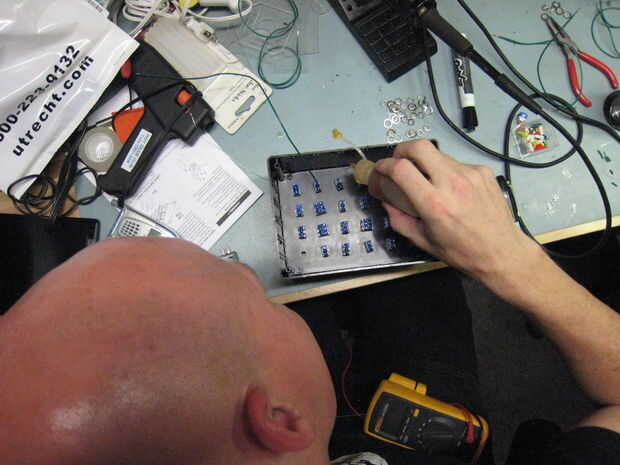

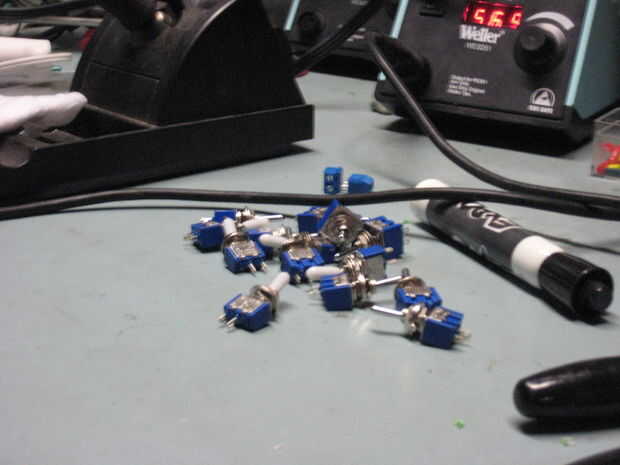

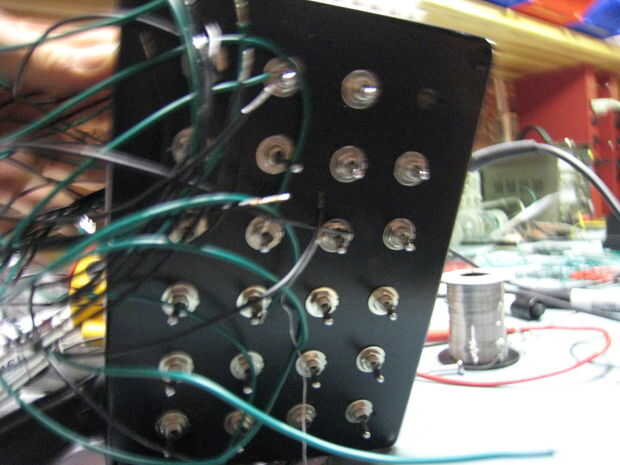

Monte los interruptores usando los herrajes de montaje vienen con, incluyendo el interruptor general. Utilice la lavadora se proporcionan con el interruptor y taladre un orificio muy pequeño para utilizar la pequeña lengüeta de la arandela. Esto mantendrá la orientación del interruptor consistente para que sepas lo que es de abajo.
Paso 3:
Monte 2 terminales en cada lado de la caja, utilizando tornillos autorroscantes. Puede atornillar directamente en el plástico. Perfore un pequeño agujero encima de cada terminal para pasar el conductor dentro del recinto.
Paso 4:

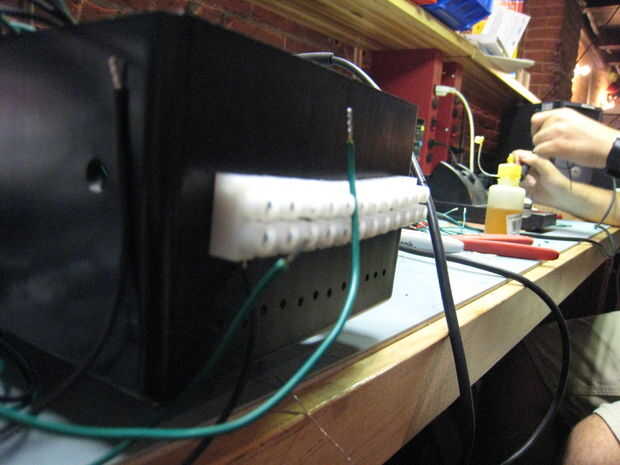

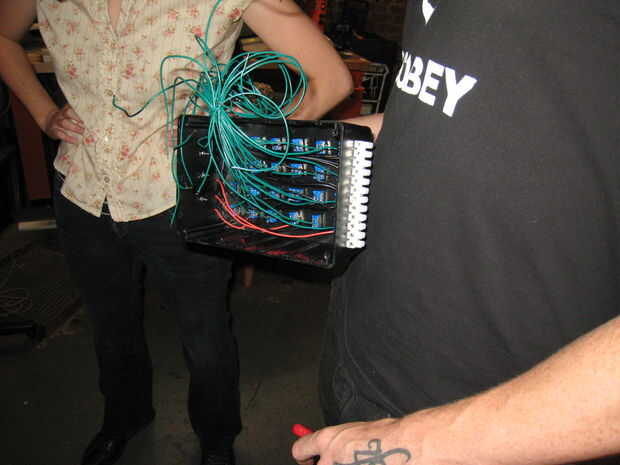

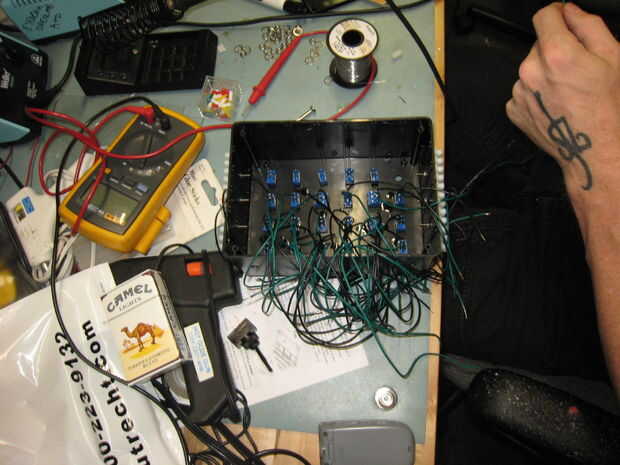

Soldar un cable trenzado a un contacto en cada interruptor SPST, luego el otro extremo del cable de alimentación a través del orificio correspondiente a los bloques de terminales. Cortar el alambre, lo tira y tornillo en cada canal del tornillo abajo de bloques de terminales en el lado de la caja (ver foto abajo).
Paso 5:

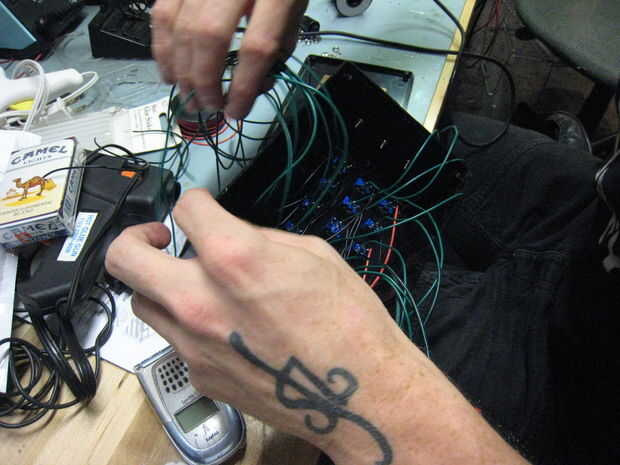

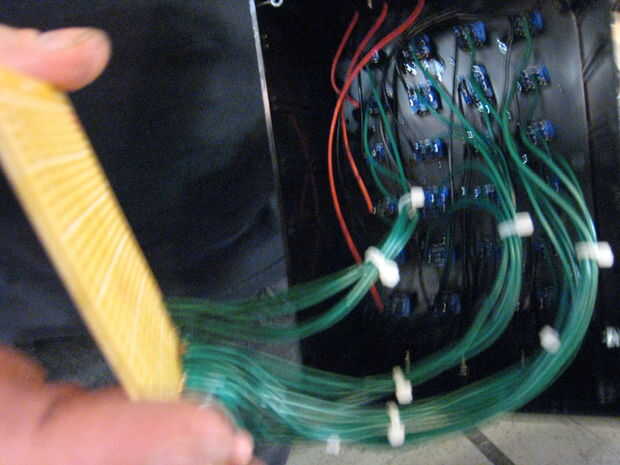

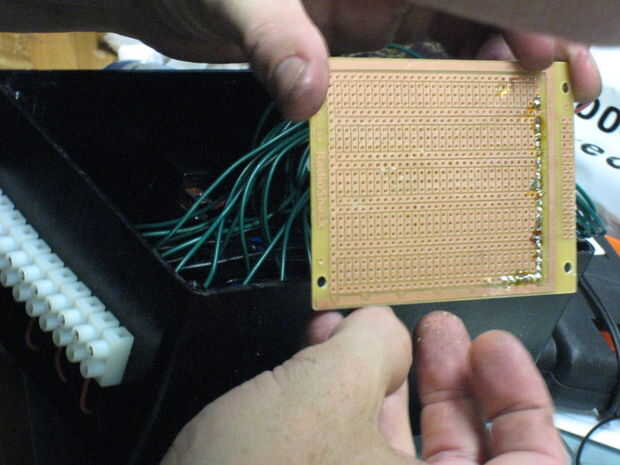

Suelde un cable trenzado al otro contacto en cada interruptor SPST, luego soldar el otro extremo del cable a un único bus de continuado (bus de control de cámara) en el tablero de componente o perf. Se conecta todos los de los cables de control de la cámara junto.
Paso 6:

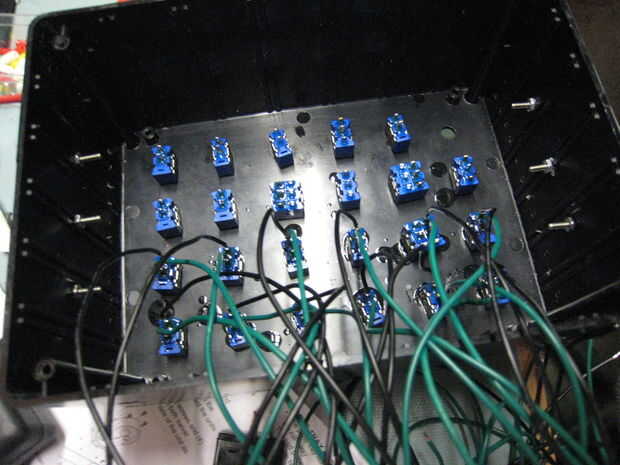

Soldar un cable en un contacto del interruptor principal. El otro extremo de este cable puede conectarse al bus de control de cámara en el tablero de perf. 2 cables al otro contacto sobre lo SPST y la soldadura de la soldadura o conexión terminales de los cables a cada una de los dos terminales en cada lado de la caja. Puede usted montar perf Junta en la tapa de la caja o solo la cram en la caja. Ya sabe usted lo que hizo.
Paso 7:
En este punto su cerebro debe ser en línea y listo para ir. Etiqueta cada interruptor y los terminales con un fabricante de etiquetas, cinta + un sharpee o un lápiz de pintura.
