Cómo envolver o actualizar un Motor sin cepillo del Outrunner (2 / 3 paso)

Paso 2: El motor de la bobina

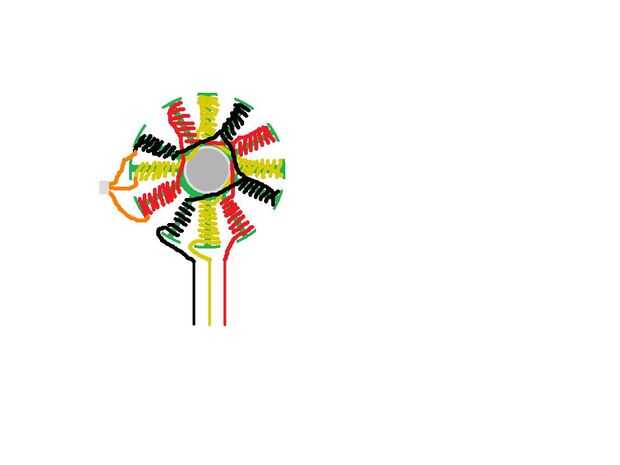

Habrá por lo menos tres cables principales que tendrán que ser herida en (hecho generalmente de varios filamentos para manejar más corriente). Color cifró los cables en la foto, así que usted puede diferenciarlos. Cada cable será wraped en cada tercer polo. Así, en un poste 12 motor como se muestra debajo de cada hilo será warpped alrededor de un total de 4 polos. Cada alambre se envuelve alrededor de 3 polos en un motor de 9 polos como se muestra. Asegúrese de que cada bobina se envuelve en la misma dirección en cada polo, con el mismo número de vueltas y en el mismo orden.

En el cuadro los tres diferentes coloreada de los cables en la parte inferior van a la ESC.

Mirando el cable amarillo, empezar a envolver en la sección inferior del poste después de dejar suficiente izquierda sobre alambre para ir a la ESC. Entonces, después de envolver el número deseado de vueltas, siga el cable al polo de la derecha, luego arriba, luego la izquierda. Lo mismo para los dos cables restantes. Entonces, usted debe dejar con tres cabos sueltos (se muestra en la imagen en el lado izquierdo del estator con el cobre pelado expuesto).

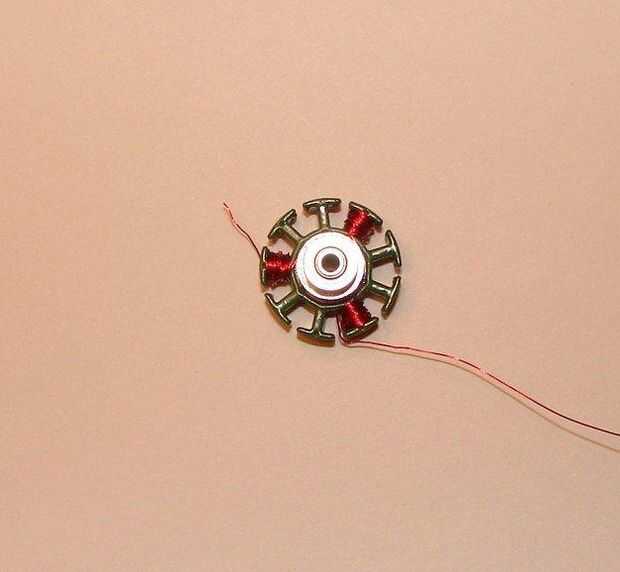

Utilizar la lija de grano fino a la arena de la capa del esmalte en las puntas de estos cabos sueltos hasta que la muestra de cobre brillante. Usted les de la soldadura como se muestra, o girar juntos. Se trata de una configuración de cableado Y que le proporcionará el más par y menos kv. El cuadro donde se reúnen los extremos de los cables con las puntas de los cables de un color diferente es la configuración más común llamada Delta. Ofrece menos par motor y más velocidad.
