Paso 2: Montar y conectar el sensor de luz.

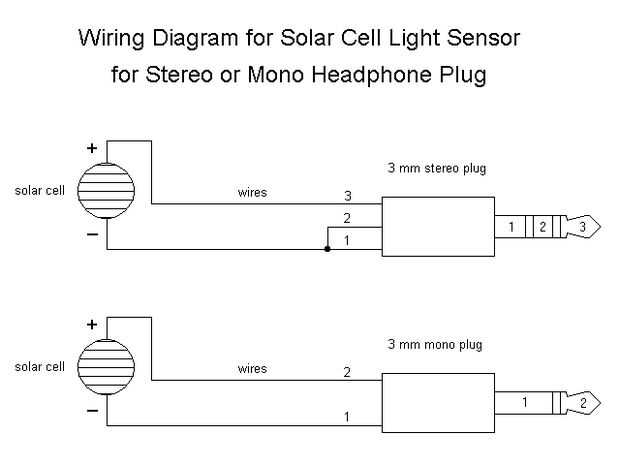

En palabras la punta de una clavija mono de audio se llama "punta", y el anillo en forma de conductor detrás de la punta se denomina "anillo". He conectado el lado positivo del panel solar a la punta y el lado negativo a un anillo. En el pequeño cuadro en el diagrama de cableado, anillo está etiquetado con un "1".
La segunda foto de la pila de abajo muestra el cableado real sí mismo.
Tal vez se pregunte qué clase de magia oscura era necesario girar la caja desordenada de fragmentos de panel solar, se muestra en el paso uno, en el círculo perfecto bonita que cabe perfectamente dentro de un casquillo de tubo PVC de 1/2 pulgada. La respuesta se muestra en el paso 3, algo así, y paso 3 es opcional.
Lo ves, trabajando con pequeños fragmentos de panel solar es de un dolor en el culo, y no recomiendo que hacerlo a menos que
(a) eres un masoquista - es decir, te gusta el dolor y la frustración
(b) usted no tiene una célula solar hecha de antemano que caben perfectamente dentro de la pantalla de luz
Por cierto, la "pantalla" es otro nombre para el casquillo de la pipa del PVC. Está pensado para bloquear la luz. En el paso 4 yo pinto negro, luz extra requete bloqueo capacidad.
