Cómo exportar una parte de Autodesk Inventor para un router CNC ShopBot (1 / 2 paso)

Paso 1: Exportar su parte

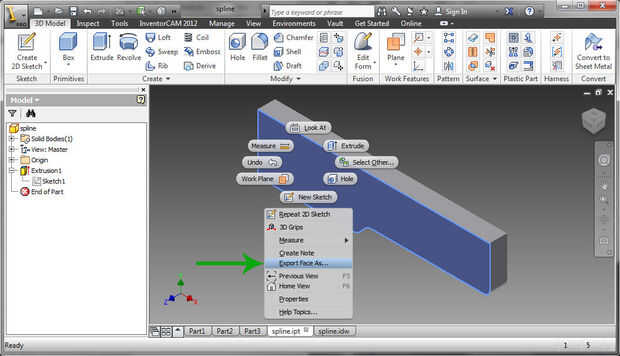

Has diseñado tu parte, derecha haga clic en la cara. Ya que esta es una parte 2D, no debe preocuparse por apropiación de cosa. Todo lo que necesitamos es la cara. Fue mi primer error!

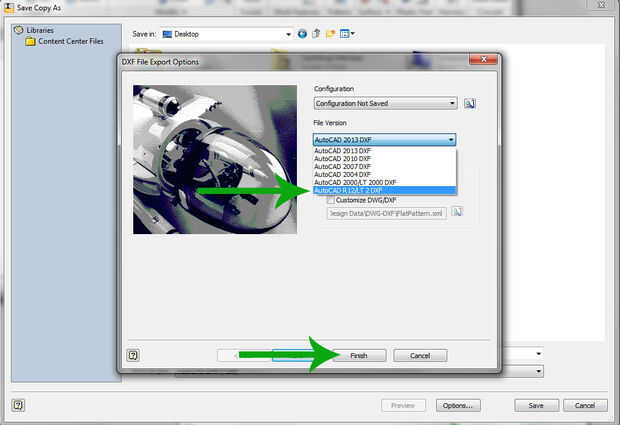

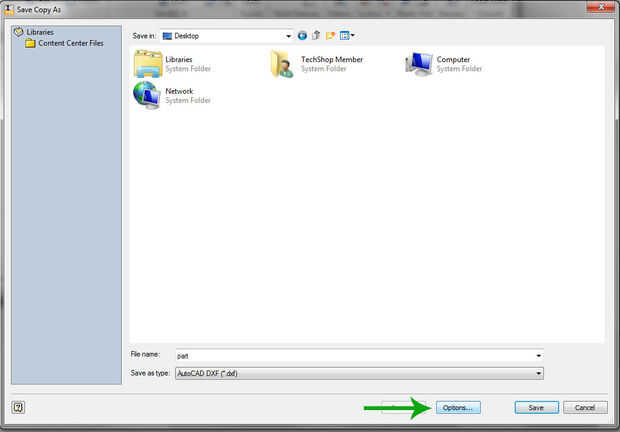

Antes de guardar, tenemos que cambiar algunas de las opciones avanzadas. Haga clic en el botón opciones para abrir otro cuadro de diálogo. VCarve Pro 6 (la versión que está utilizando TechShop), requiere un específico formato DXF, de lo contrario producirá un mensaje de error que no es muy útil. Ese fue mi segundo error! Seleccionar R12/LT 2 DXF y guardar.
