Paso 5: Preparación de caja de eje
r. usted tendrá 5 agujeros en la caja de eje
b. Coloque todos los componentes dentro de la caja antes de realizar cualquier cosa. Esto asegurará que todo cabe en la forma que desee.
c. perforación de consejos:
i. asegurarse de que la broca se utiliza es menor que la tuerca hexagonal y la cubierta redonda de la toma. La tuerca y la vivienda se comprimen en lados opuestos de la caja de eje para mantener las tomas en su lugar.
II. Si se taladra el agujero demasiado pequeño siempre puede hacer más grande.
III. cuando usted tiene su diseño, use cinta en la parte exterior de la caja para que usted fácilmente puede marcar las posiciones de los orificios.

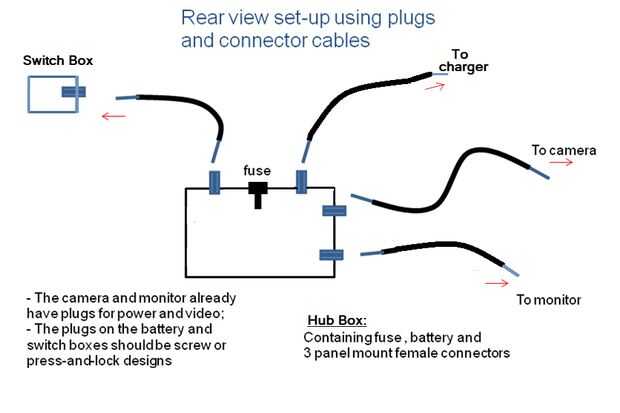

IV. ver la imagen de la disposición de caja cubo para ver posición recomendada de cada agujero. Estas posiciones varían dependiendo de la posición de la caja de la silla de ruedas.

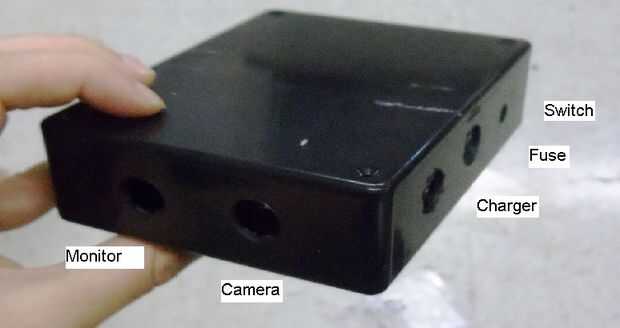

v. Nota: el conector de alimentación del cargador y conector del cable de interruptor deben ser al lado del fusible y la toma de cámara y monitor jack deben estar al lado de uno en el lado corto de la caja del eje.
d. Taladre 3 agujeros para los conectores de potencia (uno para la cámara), uno para monitor y otro para el cargador. Tamaño: ½ in
e. Perfore el agujero para el soporte de fusibles. Tamaño: ½ in
f. Taladre un agujero para conector de cable de interruptor. Tamaño: ¼ in
g.Once todos los agujeros son perforados, instale los conectores con las tuercas hexagonales.
