Paso 6: Para soldar componentes dentro de la caja de eje
r. la primera cosa que tienes que hacer es montar libremente las piezas en el cuadro. Soldar el circuito antes de instalar permanentemente o adjuntar cualquiera de los componentes hace más fácil.
b. medir longitudes de cable necesario para conectar los componentes. Las longitudes pueden variar, sólo asegúrese de que usted siga el diagrama de cableado y los componentes caben fácilmente.
c. Corte el alambre y realizar un seguimiento de que cable se conecta a qué (uso etiquetas si es necesario).
d. todos los cables deben ser trenzados (no núcleo sólido) y rojo o negro para corresponder con positivo y negativo. Hilo sólido será demasiado duro. La soldadura se rompería fácilmente si los cables se mueve.

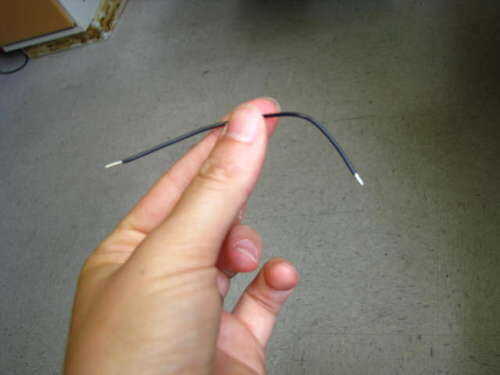

e. una vez que se cortan los cables, debe ser despojados en ambos extremos, a 1/4 a 1/2 pulgadas.
f. la soldadura debe aplicarse en ambos extremos de los cables y en la ficha de cada conector, dependiendo donde se conectará el cable (vea el cuadro para ver azada los pequeños cables deberían estar preparados).
g. Quite los componentes de la caja. A partir de un extremo del circuito, comenzar a soldar. Recuerde que las conexiones de bornes no están soldadas, se atornillan. Con un bloque de terminales, la batería puede reemplazarse con un destornillador pequeño.

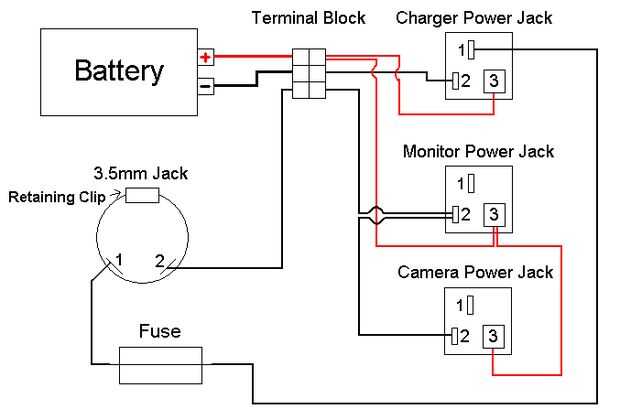

Uso cuadro de diagrama de circuito para ver que cables van donde, de qué COLOR deben ser, y cuántos son necesarios!
h. como soldadura ya se ha aplicado a cada extremo de los cables y las lengüetas de conexión, la punta puede utilizarse sólo para la soldadura se funden.
i. Nota: prestar atención más estrecha al poder tomas, porque sólo conector de alimentación del cargador utilizará todas las 3 conexiones o pestañas. El resto de conectores de alimentación no utilizará una de las pestañas (marcada "1" en el diagrama del circuito; es la pequeña lengüeta en el interior y la parte superior).
j. la batería debe conectarse al borne de tornillo. El cable grueso rojo se atornillarán en un terminal y el cable negro grueso en otro.
k. un multímetro puede utilizarse periódicamente para controlar el circuito. Debe haber muy poca resistencia entre cualquiera de los componentes que está conectado.

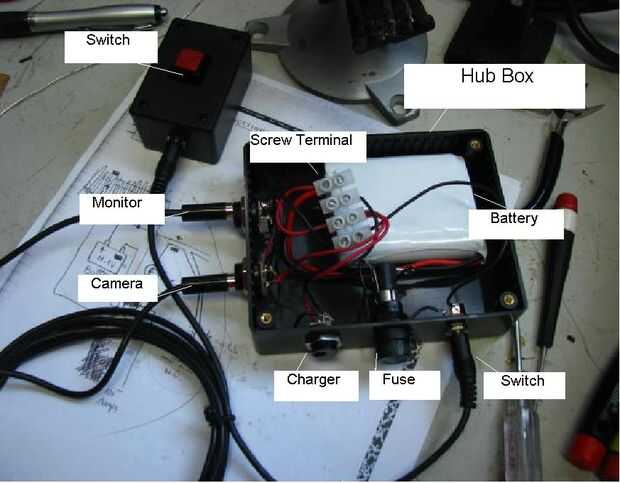

l. Una vez que todo está conectado y el circuito está completo, conecte los conectores de potencia y portafusibles en la caja usando las tuercas hexagonales (suministradas con la parte correspondiente).
m. la batería y el bloque terminal deben estar flojos en este punto.
n. Coloque la batería y el bloque de terminales en sus respectivas posiciones dentro de la caja. Coloque espuma suave alrededor de la terminal y la batería para mantener en posición dentro de la caja. Este paso puede ser de múltiples formas con pegamento, cinta de doble cara, Velcro, etc.. Sólo asegúrese de que la batería se puede cambiar.
