Paso 8: Configuración de Cables

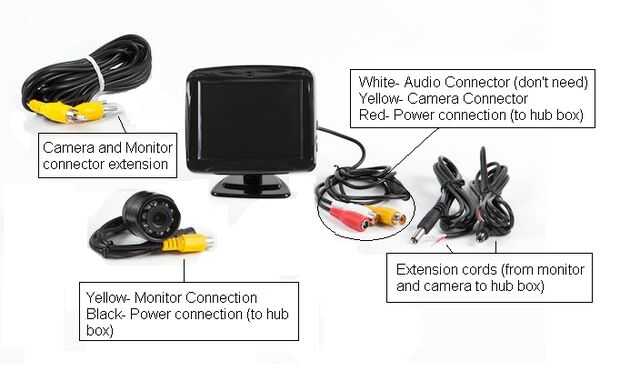

r. los cables de extensión (se muestra en la figura de la derecha) se deben readaptar con enchufes de energía estándar para conectar a los enchufes de energía estándar utilizados en la caja del eje.
b. Conecte el cable de extensión del monitor el monitor y el cable de extensión para la cámara en la cámara. No cortar los extremos. Cortar los conectores de los extremos opuestos que no se está conectados.
c. tira estos grandes cables cerca de 1 pulgada, dejando intacto los cables pequeños.
d. Nota: éstos no tira demasiado. Si observas en las imágenes, el enchufe tiene plata fichas que necesitan ser afianzado con abrazadera en el cable grueso, por lo que las longitudes de grueso y fino hilos de materia y deben línea para arriba con el conector.
e. habrá un cable rojo y un pequeño cable negro en el interior del cable grueso. Ellos serán soldadas a fichas específicas en el enchufe de alimentación.

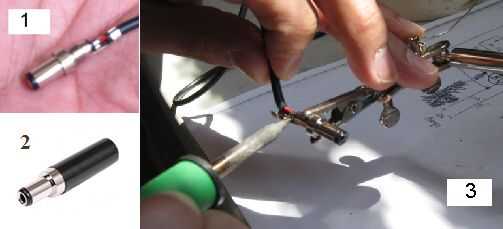

f. Desenrosque el tapón de potencia (ver parte 2 en esta foto).
g. este tapón negro de potencia debe se deslizó sobre el grueso del alambre en la dirección correcta! Después de que hayas terminado de soldar, se enrosque el tapón nuevo. No olvidar este paso o tendrás que quitar toda la soldadura y volver a hacerlo.
h. el pequeño alambre rojo y alambre negro deben ser despojados a las longitudes adecuadas. Los cables deben llegar a sus puntos de conexión (rojo debe soldarse dentro de una pequeña abertura y negro debe soldarse la extensión plata ficha en la parte inferior de la clavija). (Véase el subtítulo en la parte 3 de la imagen para más detalles)
i. el orden es importante. Rojo positivo debe tocar la ficha positivo en el conector, y negativo/negro debe tocar la ficha negativo en el conector. Sin embargo, debe no en fin se tocan. Por lo tanto, no utiliza mucha soldadura. Utilice un multímetro para verificar esta conexión. (Véase el subtítulo en la parte 3 de la imagen para más detalles)
j. después de soldar y comprobación de la conexión, cierre las abrazaderas de plata en el cable negro grueso (ver parte 1 en esta imagen). Utilice pinzas para ello. Asegúrese de que está apretado, así que si nada se tira del cable, no pone ningún tipo de estrés en las conexiones que sólo han sido soldadas.
k. tornillo tapa negra en.
